基于ARM核的AT75C220及其在指紋識別系統中的應用

發布時間：2009-5-24 20:49 發布者：ARM

指紋識別技術近年來逐漸成熟，在門禁、安防和金融等方面得到了越來越廣泛的應用。典型的指紋識別系統是以指紋傳感器和DSP處理器為核心構成。指紋傳感器采集指紋圖像，DSP處理器實時實現指紋識別算法。同時，通常的指紋識別系統還具有較強的通信能力，除了具有RS485通信外，高檔的指紋識別系統還要求具有以太網接口和Internet連接能力。Atmel公司新推出的智能互聯網芯片AT75C220集成了ARM內核、DSP協處理器以及以太網MAC接口，用AT75C220和指紋傳感器結合可構成高性能的指紋識別系統。

1 AT75C220主要特點

AT75C220是定位于智能互聯網應用的高性能ARM處理器，采用ARM7TDMI微處理器核，具有OadDSP核，強大的外設(如中斷控制器和外設數據控制器)，其DMA通道增強了微控制器的實時性能。主要特點有：

集成ARM7TDMI ARM Thumb處理器核

一個16b定點DSP核

雙以太網10／100Mb／s MAC接口

88kB的完整快速RAM(支持DMA方式)

多媒體數字信號編解碼器(CODEC接口)

集成SDRAM控制器
這樣，AT75C220就很適合于需要圖像處理功能并具有互聯網通信能力的設備，比如高性能的指紋識別設備和VoIP應用等。單芯片集成多種功能可以降低成本，提高系統可靠性。同時，該芯片完備的開發軟件支持(包括LINUX操作系統和DSP算法程序支持等)也有利于減少產品上市時間。

2 芯片結構

AT75C220主要由運行速度達40 MI／s的基于ARM7TDMI的RISC處理器、運行速度為60MI／s的DSP處理器和雙以太網10／100Mb／s的MAC接口組成。其內部機構如圖1所示。

AT75C220包含2種不同的總線ASB和APB，ASB用于連接ARM核、DSP核等核心模塊，而APB總線則連接串行通信接口、通用I／O口等，兩總線之間用AMBA總線橋連接。
ARMTTDMI微處理器是一個高性能的嵌入式CPU，他功耗低，運算速度快，內含Thumb指令解碼器，可支持16b指令，同時支持調試和快速乘法等功能，并可通過模塊互交總線與其他功能模塊進行數據交換。

ARMTTDMI(Thumb) 是公司授權用戶最多的一項產品，將ARM7指令集同Thumb擴展組合在一起，以減少內存容量和系統成本。同時，他還利用嵌入式ICE調試技術來簡化系統 設計，并用一個DSP增強擴展來改進性能。選擇基于ARM核的產品的另一個理由是，ARM公司的處理器核心得到了大量廠家的支持，便于產品的開發和升級換代。

同其他集成DSP核的芯片相比，AT75C220的DSP子系統資源是相當豐富的，如圖2所示，除包含一個60MI／s，16b定點DSP內核外，還具有不同用途的RAM：2kB×l6X-RAM，2kB×l6Y-RAM，16kBXl6通用數據RAM，24 kB×l6可下載程序RAM，一個256×16 雙端口的RAM郵箱用于MCU-DSP通信。完整的CODEC接口允許大量的工業聲音、多媒體或數據的連接。

芯片集成的以太網接口包括了2個獨立的10／100Mb／s以太網MAC接口和一個32kB的數據包緩沖區。雙端口MAC的設計使設備嵌入到現有的以太網中而不需要另外的電纜，由于2個MAC接口之間用局部總線連接，大量的數據包可以不受延遲地從一個MAC傳送到另一個MAC，其間無需軟件的參與。數據包緩沖區由MAC接口通過DMA的方式操作，用于臨時保存接收和發送的數據包，在大多數情況下可以滿足較大的通信量。

3 指紋識別算法
指紋自動識別作為一個有較大難度的模式識別研究分支，其研究難點主要集中在如何對采集進來的各種有噪聲圖像進行濾波和增強、如何抽取指紋的全局和局部特征以及如何進行在圖像不能完全定位和圖像可能發生扭曲變形情況下的特征匹配上。一般可以分為以下幾個步驟，如圖3所示，指紋識別算法流程主要包括灰度濾波、二值化、二值濾波、細化、細化后的去噪等步驟，最后進行特征提取和匹配。

本系統的指紋識別算法的灰度濾波采用基于塊方圖的方向濾波，接著進行二值化并細化指紋圖像，在二值化和細化的過程中進一步去噪聲，消除導致錯誤的特征點的可能性。用模板匹配的方法分別獲取指紋的特征點，如端點、叉點等。指紋匹配采用基于中心點的匹配算法。通過在PC機上驗證，該算法可以達到較好的效果。

4 指紋識別系統

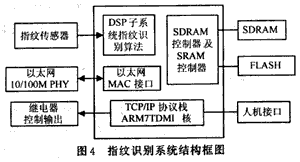

指紋識別系統一般由指紋傳感器、DSP處理器和外圍電路組成，為增加系統的處理能力，系統中往往還包括另外的處理器管理諸如通信、人機接口、指紋數據庫等。本系統結構如圖4所示，電容式的指紋傳感器FPSll0采集指紋圖像并交由AT75C220內部的DSP協處理器進行指紋識別，完成圖像的預處理、提取指紋特征碼，并同指紋庫中的指紋特征進行匹配，給出判別結果。ARM核運行于LINUX操作系統之上，實現了TCP／IP協議棧，由于指紋識別器的網絡系統 對實時性和吞吐率要求并不高，但是要求可靠性和保密性比較高，所以傳輸層協議選擇TCP協議，并且傳輸?shù)臄?shù)據經過了加密。ARM處理器上還包括了人機接口和控制輸出，控制輸出用于對電子門鎖進行控制。另外，ARM軟件還包括門禁系統、考勤系統中的一些專有控制模塊，比如門禁權限管理、考勤數據庫管理等

5 算法的移植

指紋識別算法開始時在PC機上實現，需要移植到AT75C220的DSP子系統中。如果直接用C語言移植，難以發揮DSP的實際處理能力，執行效率相當?shù)汀? 關鍵的算法模塊用匯編語言實現后，指紋的采集、圖像預處理和匹配可以在1s中完成，算法效率和識別率與PC機上計算相當，達到了實際應用要求。

6 結語

由于硬件采用集成多功能的AT75C220構成系統，系統硬件設計簡單，使整個系統達到了小型化、網絡化、智能化的要求。實踐證明，采用這種結構的設備處理能力得到了提高，代表了未來門禁系統發展的方向。

硬件功能的集成使主要的設計工作集中在軟件設計上，如何進一步提高識別率，分布式數據庫系統的完善，數據的保密性傳輸是今后設計的要點。
