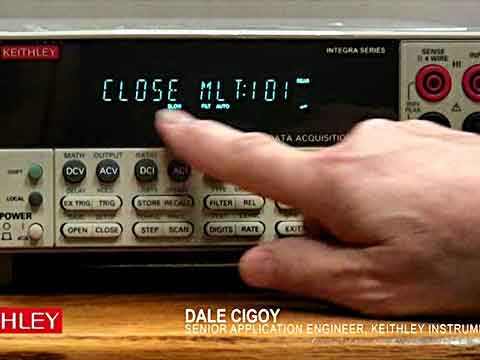

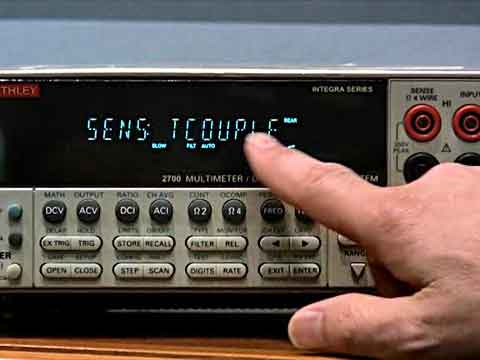

2700系列和3700系列儀器具有與兩組極限相同的內建極限功能。Limit 1和Limit 2使用高極限和低極限（HI1和LO1以及HI2和LO2）。此狀態指示適用于首次失效的極限，即便兩個極限都失效了。
雖然Limit不是全局參數，當配置為簡單掃描時，極值和狀態都適用于掃描的全部通道。當配置為高級掃描時，每條通道都具有獨特的極限配置。 下面的簡單指令序列配置2750在DCV讀數（默認參數）上執行Limit 1測試。若達到100mV極限，數字輸出#2將被置低。若達到-100mV極限，數字輸出#1將被置低。
3700系列TSP腳本的執行 多重極限測試： 雖然3700系列具有與2700系列相同的內建極限測試功能，下面例子的意圖是演示腳本語言的強大功能。類似于前面的for next循環例子，本例創建的函數腳本可以裝載至3700系列。此例在儀器內建的2種極限功能外執行極限測試。 例：使用腳本的極限測試： 此腳本使用極限將電阻器分為三級：
l 配置2線電阻測量。 l 用數字輸出定義分級。 l 分級1適于1%以內的標稱阻值。 l 分級2適于>1%且<5%的標稱阻值。 l 分級3適于大于5%的標稱阻值。 想與吉時利測試測量專家互動？想有更多學習資源？可登錄吉時利官方網站http://www.keithley.com.cn/ |
IM1:UPP 0.1
