特急！開關電源芯片帶不動負載

查看數: 21534 | 評論數: 30 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2010-4-16 21:39

正文摘要:

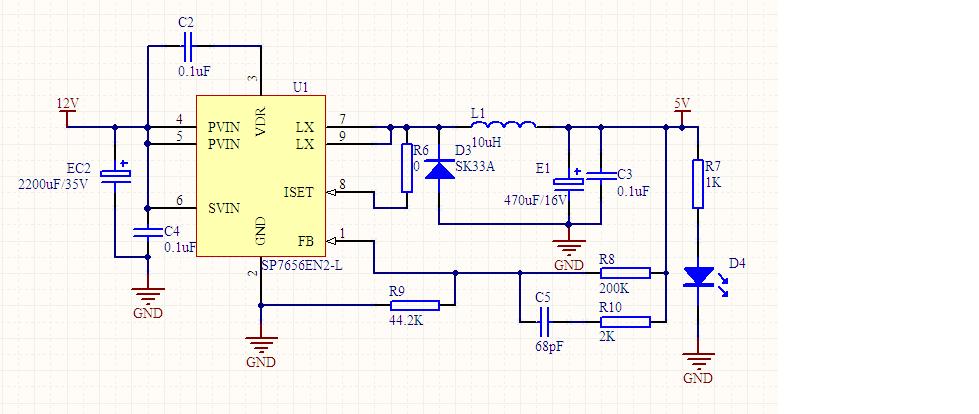

開關電源芯片SP7656EN2-L帶不動負載，輸出電流只能到800mA，超過1A就無輸出，或者電壓拉得很低。額定電流能到5A 請問會是什么原因？是不是短路保護了我把后面的電路都去掉了，直接接水泥電阻實驗。原理很簡單， ...

回復

wccd 發表于 2012-3-9 01:01:27
下載資料要消耗好多積分
jack7612 發表于 2011-5-14 11:28:53
回復2樓忘情天書：
還是要走正規渠道，特別是作試驗
lyqkk110 發表于 2011-4-19 10:35:39
這種情況基本為儲能電感的問題
hk笨苯 發表于 2011-4-18 16:13:32
回復2樓忘情天書：
如果EC2都需要調整的話,就應該是你布板有點問題了
hk笨苯 發表于 2011-4-18 16:09:10
調下R6的電阻吧,這個電路應該不復雜,就1腳和8腳可以影響輸出,你可以測試下這兩個腳位的電壓是否在IC說明的正常范圍內就可以解決了
liying07852 發表于 2011-3-24 09:04:04
儲能電路
陌上深秋 發表于 2011-3-8 09:46:20
變壓器磁芯方向是否互相垂直？否則可能會有漏磁（輻射）干擾
TANGXIAOMIN 發表于 2011-2-28 15:54:26
我允許你走進我的世界，但決不允許你在我的世界里走來走去。
自誡:
混論壇而不看書, 基礎不扎實, 十八般武藝盡是花拳繡腿.
看書而不混論壇, 眼界難開闊, 水再深不過是巴掌大口井.
axin-li 發表于 2011-2-16 11:59:11
開關電源設計和精通開關電源設計兩本書那里能找到？
bb_l_2012 發表于 2011-1-25 12:49:08
我用LT176333和LT17635出現過類似的情況，后來進高人判定是買到劣質芯片了……悲劇
chunyang 發表于 2011-1-22 17:18:59
開關電源的設計要注意如下幾個關鍵問題：
1、儲能電感的電感量、工作頻率和Q值，不當?shù)膬δ茈姼袝蠓踊娫吹钠焚|(zhì)，特別是輸出電流較大時，續流二極管的開關速度、反向恢復時間和導通內阻也要滿足；
2、濾波電容，這里要注意的不僅僅是濾波電容的容量問題，材料問題必須考慮，開關電源的工作頻率較高，要考慮電容的ESL和ESR值，通常采用鋁電解電容和鉭電解或陶瓷電容并聯的方式解決；
3、PCB設計，特別注意采樣回路的設計，要避免引入不當?shù)姆植紖?shù)，否則紋波將明顯增大，嚴重時甚至會造成輸出振蕩，濾波部份的布線、布局也要合理，這同樣關系到紋波參數。
以上只是一般原則，要在充分理解原理和器件特性的基礎上多實驗總結，畢竟常規開關電源的設計還是簡單的。
jxnclff 發表于 2011-1-20 18:57:00
學習了
快活神仙 發表于 2011-1-8 19:41:38
5V那里增加一級LC，輸出電源更好些
lhj200304 發表于 2010-9-11 17:21:41
開關電源設計   還有精通開關電源設計 兩本就夠了
bigxim 發表于 2010-9-11 00:31:57
學習了
jcshaw 發表于 2010-9-10 23:28:44
學習中
SBDZXPN 發表于 2010-8-13 15:22:08
EXAR的SP7656EN2-L還可以吧
陳小東 發表于 2010-8-12 01:52:26
】學習了
陳小東 發表于 2010-8-12 00:04:37
學習了
