電子工程網
標題:
音頻功放LM4810輸出端的電阻有什么作用
[打印本頁]
作者:
gsywm
時間:
2011-12-21 21:13
標題:
音頻功放LM4810輸出端的電阻有什么作用
各位：
最近在做個功放的板子

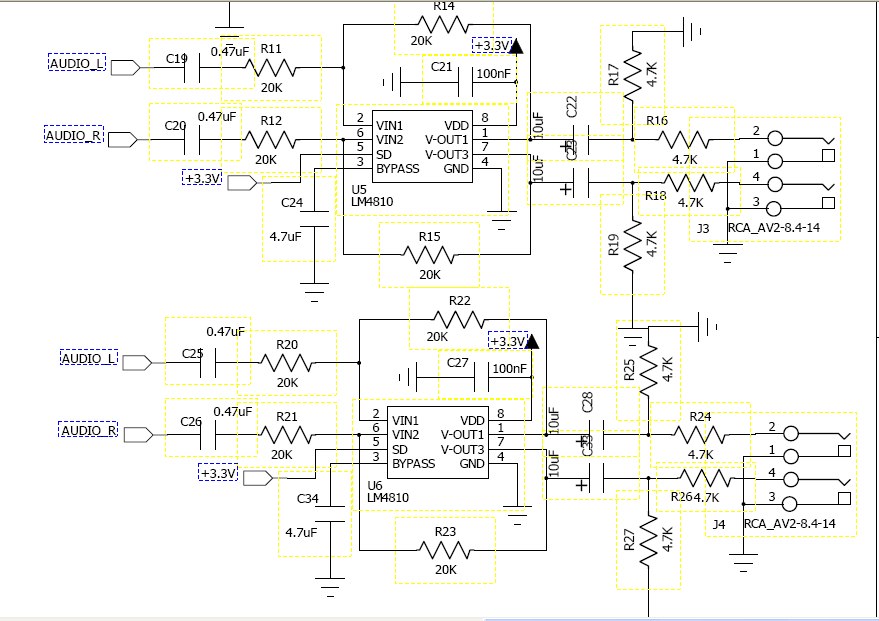

，請問如下的電路中功放輸出串了一個4.7K和下拉4.7K電阻（R16,R18,R24,R26 這幾個電阻）的作用是什么？
作者:
ivandawnxie
時間:
2011-12-21 21:13
輸出如果接耳機的話，串的4.7K太大了，耳機獲得的聲音功率很小了，用4.7歐就可以了，防止輸出短路損壞IC用的。正常情況不接也可以。接地那個電阻是為了減少功放先上電，再接負載時的POP聲的。如果你的圖負載是接耳機的，輸出電容10UF太小了，至少要100UF。
作者:
gsywm
時間:
2011-12-24 19:32
沒人知道嗎
作者:
zpmail
時間:
2012-1-12 12:56
防止輸出插座在連接時產生短路。
作者:
ivandawnxie
時間:
2012-2-8 09:22
輸出如果接耳機的話，串的4.7K太大了，耳機獲得的聲音功率很小了，用4.7歐就可以了，防止輸出短路損壞IC用的。正常情況不接也可以。接地那個電阻是為了減少功放先上電，再接負載時的POP聲的。如果你的圖負載是接耳機的，輸出電容10UF太小了，至少要100UF。
作者:
luostartsky
時間:
2012-2-13 21:01
我不知道樓主帶的負載是什么，輸出電阻切實可以保護IC，還有那電容也跟輸出濾波有關。、、、、
作者:
panminghui
時間:
2013-2-14 16:06
受教育了！�。。。。。。。。。。。。。。。。。。。。。。。。�！
(8.65 KB)
下載附件
2013-2-14 16:05 上傳
(79.75 KB)
下載附件
2013-2-14 16:05 上傳
作者:
jt-lyg
時間:
2013-8-19 22:25
謝謝
作者:
wccd
時間:
2014-1-16 11:00
電路中功放輸出串了一個4.7K和下拉4.7K電阻起到一個均恒穩定的作用，防止空載時信號過沖。
