標題: 請幫忙分析一下這2個電路的可行性 [打印本頁]
作者: antegd    時間: 2011-11-23 12:58
標題: 請幫忙分析一下這2個電路的可行性

作者: wb61850    時間: 2011-11-23 18:07
好的LZ，我們一起分析一下以上的電路。
作者: wb61850    時間: 2011-11-23 18:39
首先呢，請LZ允許我說幾句話。
請大家以后不要在稱呼我“版主”，呵呵
我就一個“平頭百姓”而已。
大家可以稱呼我為“850”或“老吳”
今生注定與“電”有緣。哈哈

我呢是一個“業余電子愛好者”。呵呵
慚愧，鄙人到目前為止“沒有任何成就”，哈哈
但是，鄙人有一顆“樂于助人”的心。盡管鄙人的能力有限，但也是盡力而為。呵呵
在網絡上，俺不想出名，也不想得利。俺知道，網絡是虛擬的。但是，你我不是虛擬的。哈哈
“看歲月悠悠，聽濤聲依舊”，是“愛好”把你我聯系在了一起。
“e緣，今生e緣，你我與e有緣”。
作者: wb61850    時間: 2011-11-23 20:15

好的，我們呢先來分析一下這個電路。呵呵
作者: wb61850    時間: 2011-11-23 20:20
首先聲明：
以下電路分析用到了：“Multisim Analog Devices Edition”軟件，在此表示感謝。本分析只是理論上的分析模擬，并不代表“現實情況”。所以呢：“一切分析僅供大家參考”。
水平有限，錯誤難免。歡迎大家批評、指教。謝謝
作者: wb61850    時間: 2011-11-23 20:23
我們下面呢，將采用“逐步分析”法對以上的電路進行分析，請大家注意該思路。呵呵
作者: wb61850    時間: 2011-11-23 20:36

這個呢是等效的“電源模型”。
大家對于“AC 220V”的電源應該很熟悉了，可是我覺得這樣說更準確些：“AC 220V有效值”。
可能有些朋友對于什么是“交流電（AC）的有效值”還是糊涂的，呵呵
作者: wb61850    時間: 2011-11-23 20:37
沒有關系，那么我們就“步步深入”，慢慢地學。呵呵
作者: wb61850    時間: 2011-11-23 20:55

請大家看圖片。
其中，紅色波形為“AC 220V”的市電波形；藍色波形為“AC 220V”市電有效值的波形。
請大家觀想一下：正弦變化的交流市電，即我們常說的“AC 220V”，這個220V是指的什么？呵呵
作者: wb61850    時間: 2011-11-23 21:09

大家請看圖
“正弦交流電”始終都是隨時間變化的。而它的“有效值”是穩定不變的220V（伏特）。呵呵
請大家注意，“AC 220V”市電的峰值絕對值在300V（伏特）以上，其“峰-峰值”在600V以上，這就對器件的“耐壓”提出了要求。呵呵
作者: wb61850    時間: 2011-11-23 21:21

請大家觀想一下：上面的這兩個電路有什么“異同”。呵呵
作者: wb61850    時間: 2011-11-23 21:32

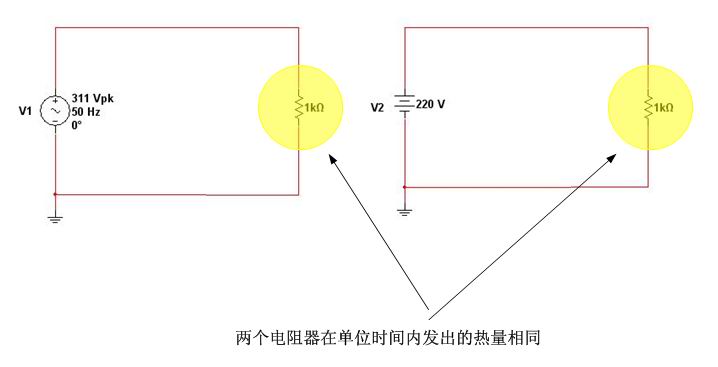

大家請看圖。
我們用“黃色區域”表示：電阻通電后的“熱效應”。
那么在上述的兩個電路中，“電阻兩端的波形是不同的”，一個是正弦交流電（峰值為311V）；另一個是直流電（電壓為220V）。
那么它們之間的相同之處在于什么呢？
其實大家看一下圖片就知道了。呵呵
作者: wb61850    時間: 2011-11-23 21:34
OK，這就是正弦交流電“有效值”的意義所在。呵呵
作者: wb61850    時間: 2011-11-23 22:01

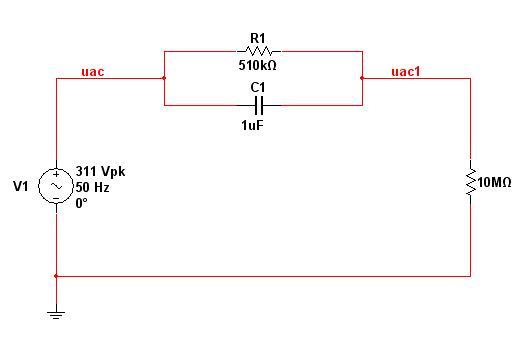

OK，該圖試圖說明什么是：“電源的開路電壓”。
我們用一個10兆歐的負載電阻，來模擬電源的“開路狀態”。
一般數字萬用表電壓檔的輸入電阻也是10M歐。
作者: wb61850    時間: 2011-11-23 22:07

好的，這就是電源開路電壓“uac1”的波形。
大家可以看到，它的峰值是超過300V（伏特）的，而峰峰值是超過600V（伏特）的。
作者: wb61850    時間: 2011-11-23 22:09
現在請大家思考一個問題：“在負載開路的情況下（或負載電阻很大的情況下），如圖所示的R1、C1兩端的電壓是多少？”呵呵
作者: wb61850    時間: 2011-11-23 22:11
根據“串聯阻抗分壓”原理，在負載開路或負載阻抗很大的情況下，C1、R1兩端的電壓約等于零。呵呵
作者: wb61850    時間: 2011-11-23 22:21

這個圖試圖說明什么是“電源短路電流”。呵呵
大家可以看到，電源負載電阻由10兆歐變成了1歐。在這里呢，我們就用1歐姆的負載電阻來等效“電源短路”。呵呵
那么，在這個時候負載電阻兩端的電壓“uac1”可以反映“短路電流”的大小。
這是為什么呢？
因?yàn)�，�?fù)載電阻的阻值為1歐姆，那么根據“歐姆定律”：電流=電壓/電阻=電壓/1=電壓。呵呵
作者: wb61850    時間: 2011-11-23 22:33

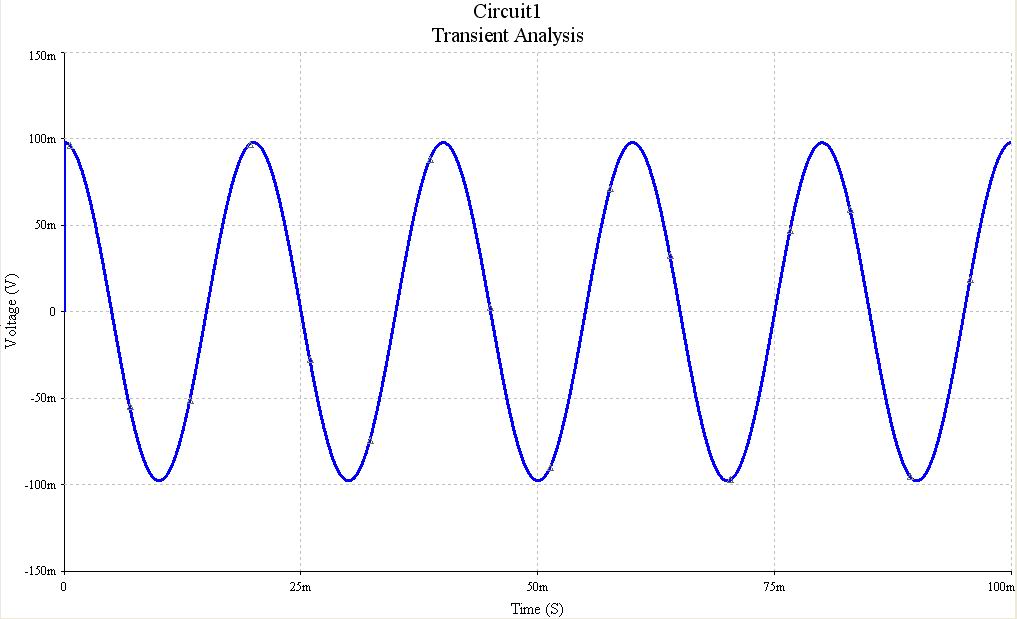

OK，這就是“電源短路電流”的波形（也就是1歐姆負載電阻兩端的電壓即“uac1”的波形）。大家可以看出：該電流是一個正弦電流，其峰值大約為100mA（毫安）。
作者: wb61850    時間: 2011-11-23 22:36
那么再請大家思考一下：“在電源短路（或負載阻抗很小）的情況下，R1、C1兩端的電壓是多少？”。呵呵
作者: wb61850    時間: 2011-11-23 22:43

OK，這就是在“電源短路（或負載很�。┑那闆r下，R1、C1兩端的電壓波形”。呵呵
大家可以發現，它基本上就是“uac”即“接入AC電壓（或插座供電電壓）”。
該電壓的峰值“Vpk”是超過300伏特（V）的。呵呵
作者: wb61850    時間: 2011-11-23 22:47
那么，我們就找到了原電路圖中的第一個“差錯”。
作者: wb61850    時間: 2011-11-23 22:54


如圖所示，按照保守的估計，電容器C1的耐壓至少應該在400V（伏特）以上，但是現在其標稱耐壓只有250V，所以這是一個“差錯”。呵呵
作者: wb61850    時間: 2011-11-23 23:06
水平有限，錯誤難免，一切言論僅供參考。歡迎大家批評、指教，謝謝
OK，今天就到這里。祝大家愉快，再見。
作者: antegd    時間: 2011-11-24 10:15
感謝老吳的詳細分析解說，使我受益很多，期待后續分析
作者: antegd    時間: 2011-11-24 10:15
感謝老吳的詳細分析解說，使我受益很多，期待后續分析
作者: wb61850    時間: 2011-11-24 22:25
大家晚上好，我們繼續。
作者: wb61850    時間: 2011-11-24 22:33
我在這里呢，再次重復一句老話：“沒有安全就沒有一切”。
我呢，一般是不玩“高壓電”的，呵呵。
一般來講呢，我是反對“帶電作業”的。呵呵
大家都知道“電老虎”的厲害，俺在20年前就“領教”過。一位老電工對俺說過：“淹死的都是會游泳的”。呵呵
關于安全用電的知識，請大家參閱本版置頂貼文《安全用電常識》，也歡迎大家補充，提出寶貴的意見和建議。謝謝
作者: wb61850    時間: 2011-11-24 23:01

對于這個圖，想強調幾點。呵呵
1.對于該電路中的“GND”即“地”符號，并不是指真正的“接入大地”，而只是一個“電位的參考點”，并且呢我們將該點的“電位”假設為零，也就是說該符號具有“參考零電位點”的意義。在電路中，其它各處的“電位”都是以該參考點作為“起算點”的。呵呵
2.“等效電源網絡”中含有電源電動勢和電源內阻。
3.“等效電源內阻”不一定非要是“純電阻”，它可能是一個“阻抗”。比方說，可以是一個“RLC串聯電路或RLC并聯電路”。呵呵
4.“AZ1”和“AZ2”是“網絡標號”即導體的符號名稱。
作者: wb61850    時間: 2011-11-24 23:32
大家加油！
作者: wb61850    時間: 2011-11-24 23:35

這是二極管D2、D4導通時的情況，其中藍色帶箭頭虛線代表瞬時電流的方向。在這個時候，D1和D3是“反向偏壓而截止的”，所以沒有電流通過它們（在忽略二極管反向電流的情況下）。呵呵
請大家注意電源電壓的“瞬時極性”，在這里用不帶圓圈的“+”和“-”號表示�！癊”是電源電動勢，它是一種“非靜電力”。呵呵
“UR”是負載電阻（這里取值10M歐）兩端的瞬時電壓，在這里用帶圓圈的“+”和“-”號表示。有UR=UAZ1-UAZ2的關系，即兩點之間的電壓等于“兩點之間的電位差”。
這里的“電位”是指導體與我們指定的“參考電位零點”即“參考地”之間的“電壓”。
請注意這個時候UR的方向是“上+下-”的。呵呵
作者: wb61850    時間: 2011-11-25 00:00

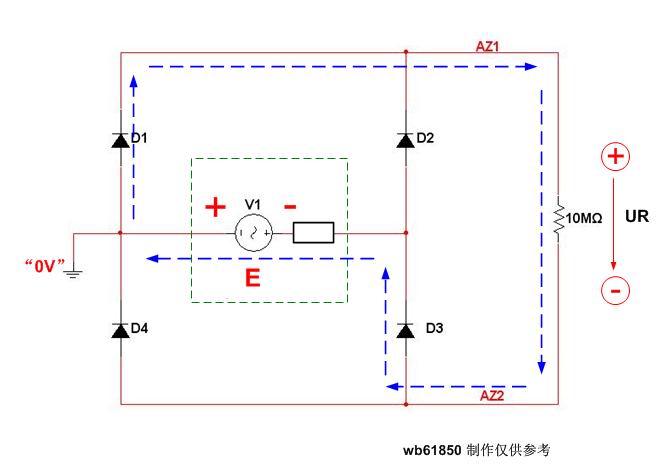

這是二極管D1、D3導通時的情況。呵呵
作者: wb61850    時間: 2011-11-25 00:03
也就是說：無論電源電壓的瞬時極性是怎樣的，在負載電阻兩端電壓的“極性”始終是“上+下-”的，這就是“全波整流”的意義所在。呵呵
作者: wb61850    時間: 2011-11-25 00:17

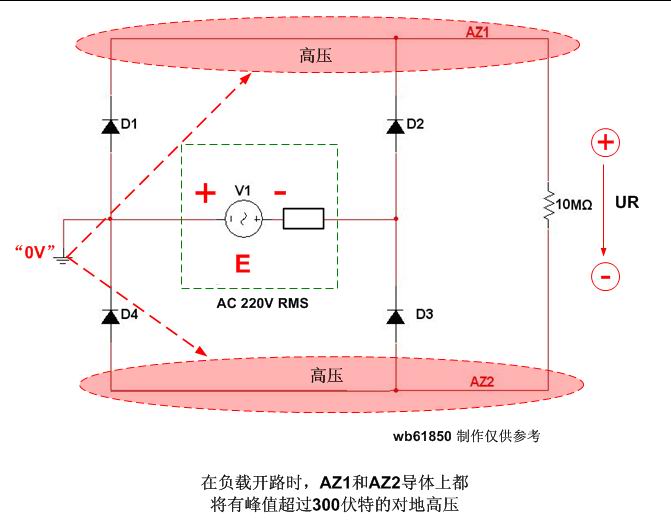

那么到底“AZ1”、“AZ2”上的電壓是怎樣的呢？負載電阻上的電壓“UR”又是怎樣的呢？
作者: wb61850    時間: 2011-11-25 00:25

這就是“UAZ1”即“AZ1”導體上電壓的波形。
它是一個峰值超過“300V（伏特）”，頻率為50Hz的“脈動電壓”。
請大家注意這里的“峰值超過300V”是相對于“地”而言的。呵呵
作者: wb61850    時間: 2011-11-25 00:30

這是“UAZ2”的波形。它的“峰值絕對值”也是超過300V的。請大家注意它與“UAZ1”的區別。呵呵
作者: wb61850    時間: 2011-11-25 00:42

所以，請大家注意“用電安全”。如果“帶電作業”，當皮膚觸及到這些高壓導體時，可能會引起“觸電”。這里的“AC 220V RMS”是指正弦交流電220V有效值，即“RMS”是指有效值的意思。呵呵
作者: wb61850    時間: 2011-11-25 00:54

這是“UR”即負載電阻（10兆歐）兩端的電壓波形。它是一個頻率為100Hz的“直流脈動電壓”，其峰值是超過300V（伏特）的。需要指出的是，這里：UR=UAZ1-UAZ2，呵呵
作者: wb61850    時間: 2011-11-25 01:06

“UR”的有效值（圖中藍色曲線波形），也是趨近于“220V”的。當然這里是指在“負載開路（用10M歐的負載電阻等效）”的情況下。呵呵
作者: wb61850    時間: 2011-11-25 01:22
這里呢有一點是需要指出的：在這里電路中，在“負載開路或負載電阻很大的情況下”，每一個整流二極管所承受的反向電壓峰值都將超過300V。準確一點講二極管承受的反向電壓的峰值是：“sqrt(2)*220”。這里的“sqrt”是“平方根”的符號，“220”是交流市電的“有效值”。呵呵
所以呢，這就對“二極管的反向耐壓”這個參數提出了要求。呵呵
大家知道，“1N4007”的反向耐壓峰值是超過1000V（伏特）的。所以，在這個電路中整流二極管的“反向耐壓值”是有保證的。呵呵
作者: wb61850    時間: 2011-11-25 01:53
請大家注意部分貼文的內容可能已經修改，一般俺不會等到明天在修改，所以請大家注意回顧一下。不好意思，呵呵
作者: wb61850    時間: 2011-11-25 02:03

OK，那么大家不禁要想了“短路電流又是如何的呢？”呵呵
如圖所示，我們就用“1歐姆的負載電阻”來等效短路。呵呵
正如我們在以上帖子中所提及過的：這“1歐姆”負載電阻兩端的電壓就可以表示“短路電流”。呵呵
作者: wb61850    時間: 2011-11-25 02:14

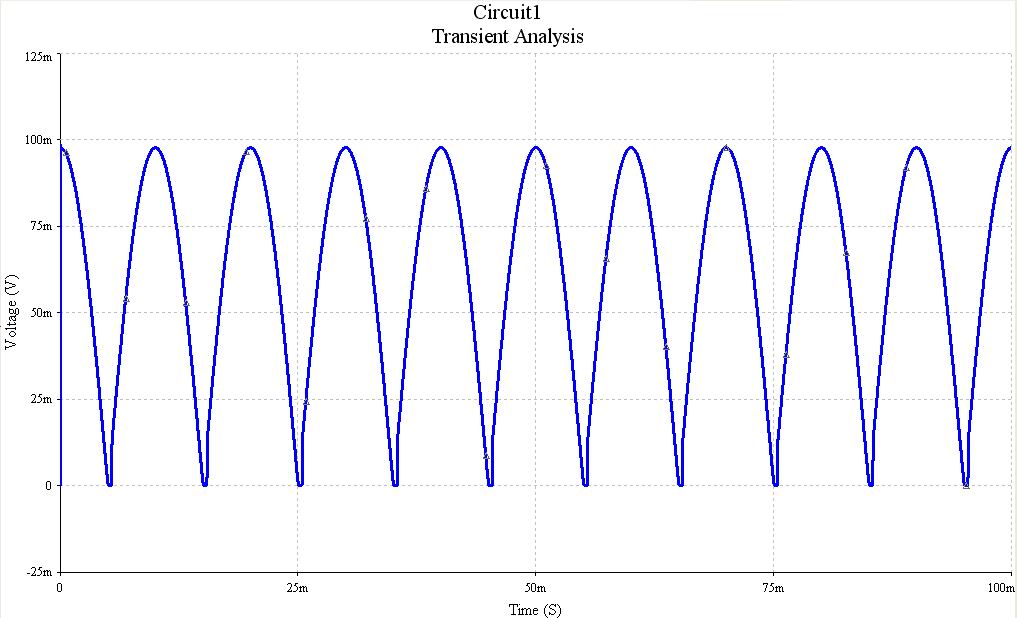

OK，這就是“短路電流的波形”了。呵呵
它呢，是一個頻率為100Hz，峰值約等于100mA（毫安）的“直流脈動電流”。
那么呢請大家思索一個問題：該電流的“平均值”是多少？注意是“平均值”不是“有效值”。呵呵
作者: wb61850    時間: 2011-11-25 02:23


好的，在這個圖片中，藍色的波形是短路電流的波形；綠色的波形是短路電流的“平均值”波形。該短路電流的“平均值”大約等于60mA（毫安）。
作者: wb61850    時間: 2011-11-25 02:27
大家可以查閱一下官方的“器件手冊”。
這里呢給出一個鏈接：
http://www.datasheetcatalog.com/

我們之所以要提出“整流二極管的正向電流峰值”和“整流二極管的正向電流平均值”這樣的概念，是為了驗證在實際電路中，二極管的參數是否符合實際“工況”的要求。
1N4007的允許正向電流峰值在幾十安培（當然是指在短時間內）左右；其允許正向電流的平均值在1A（安培）左右。根據以上帖子中的討論，在該電路中二極管的“電流參數”是符合要求的。呵呵
作者: wb61850    時間: 2011-11-25 02:56

為了擴展一下大家的思路，在這個圖片中呢給出了“電流的波形”以及“電流有效值”和“電流平均值”的波形。一般來講，“有效值”不等于“平均值”。“有效值”與“平均值”是本質不同的。呵呵
作者: wb61850    時間: 2011-11-25 03:18
“努力不放棄、自強不熄滅！”今天就到這里，祝大家晚安。
作者: antegd    時間: 2011-11-25 14:56
老大辛苦了，你的分析夠?qū)I(yè)，向你致敬��！
作者: wb61850    時間: 2011-11-25 19:51
“老大”俺就不敢當?shù)牧�，哈�?img src="static/image/smiley/default/loveliness.gif" smilieid="28" border="0" alt="" />
“致敬”俺就更慚愧撒。呵呵
俺就做了這么一點點的事情，實在是“不足掛齒”，呵呵
作者: wb61850    時間: 2011-11-25 19:55
在此，談幾點俺對學電子看法，僅供大家參考。
大家知道，“學電子”這是一個泛泛而談的概念。其深亦遠亦、博而廣大。
那么“學電子”什么才是最重要的呢？
——“愛好”，這個是最重要的。
“愛好是最好的老師”。呵呵
僅僅有愛好就可以了嗎？
——“持之以恒”，才能有成果。呵呵
“堅持最后五分鐘”這就是成功與失敗的區別。
僅僅刻苦就可以了嗎？
——“悟性”，對于學電子來說也很重要。呵呵
學電子并不需要有多高的文化，很多文化不高的人，最后都成為了一些領域的專家。呵呵

之所以說這些，是想讓大家明白一個道理：“滴水可以穿石”。
大家不要總是抱怨：“客觀條件差、文化水平低”；不要總是“怨天尤人”。每天想想自己都努力了嗎？哪怕是一個小時也好。呵呵

當然，我的努力是不夠的，那么就讓我們“一起加油吧！”
作者: wb61850    時間: 2011-11-25 20:54
今天是周末，奉獻給大家一首很好聽的歌曲，請大家輕松一下。呵呵

《你愛了嗎》 黃征
http://www.tudou.com/programs/view/PCHwdKGQd7A/

“讓我們在歲月的每一天，共勉共進，共同走向輝煌的明天！”


黃征-你愛了嗎
作詞:ena作曲:馮磊
你愛了嗎
想最后問問你愛了嗎
手邊放冷的茶聲音變得沙啞
時間讓問題冰凍得尷尬
你愛了嗎
想最后問問你愛了嗎
沉默不是優雅不能妥協作罷
想要一個回答
你說愛是什么開始難免火熱
結局卻困住自由像是一把鎖
你說現實讓愛會不停墜落
又奈何做過的承諾
你要的是解脫而我愛得執著
你的話像刀割破紗露出結果
割破我所有的迷惑
割破我的心很痛
你愛了嗎
想最后問問你愛了嗎
手邊放冷的茶聲音變得沙啞
時間讓問題冰凍得尷尬
你愛了嗎
想最后問問你愛了嗎
沉默不是優雅不能妥協作罷
想要一個回答
你說愛是什么開始難免火熱
結局卻困住自由像是一把鎖
你說現實讓愛會不停墜落
又奈何做過的承諾
你要的是解脫而我愛得執著
你的話像刀割破紗露出結果
割破我所有的迷惑
你說愛是什么開始難免火熱
結局卻困住自由像是一把鎖
你說現實讓愛會不停墜落
又奈何做過的承諾
你要的是解脫而我愛得執著
你的話像刀割破紗露出結果
割破我所有的迷惑
割破我的心很痛
你愛了嗎
你愛了嗎
你愛了嗎

搜索LRC歌詞


LRC歌詞來自：[url]http://www.51lrcgc.com/asp/lrc.asp?id=20110904l6oLjp[/url]
作者: wb61850    時間: 2011-11-25 23:06
OK，我們繼續前進！呵呵
作者: wb61850    時間: 2011-11-25 23:08
“愛電子勝過愛老婆”，這是我的座右銘之一。哈哈
作者: wb61850    時間: 2011-11-25 23:34

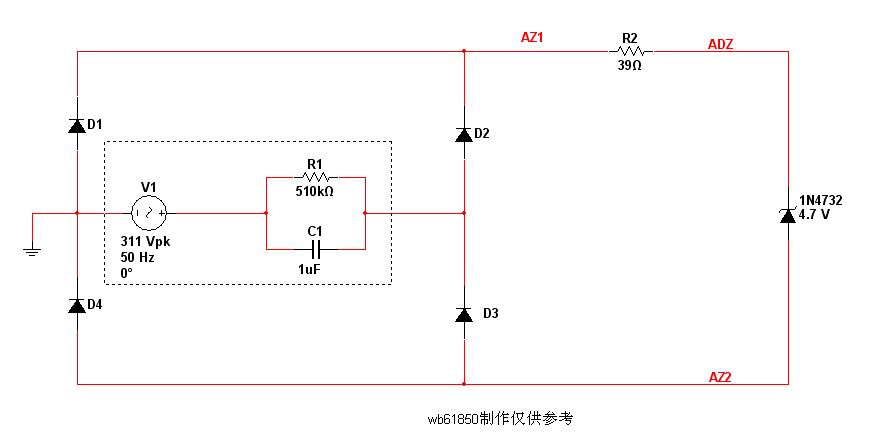

OK，大家請看圖。
我們以上說過，我們要采取“步步深入”的方法，對該電路進行分析。
那么，現在我們分析到了“哪里”了？大家看一看圖就知道了。對，加了一個“限流電阻”和“穩壓二極管”。呵呵
作者: wb61850    時間: 2011-11-25 23:44

OK，這就是穩壓二極管二端的電壓，即“UADZ-UAD2”的波形。
大家一眼就發現了，它是一個“脈動直流電壓”其峰值大約為4.7V（伏特），該值呢也就是穩壓二極管的穩定電壓值（即反向擊穿電壓值）。
該波形當然不是一個4.7V的直流波形（DC），這點請大家注意。呵呵
作者: wb61850    時間: 2011-11-25 23:54
那么該信號的“有效值”是多少呢？
作者: wb61850    時間: 2011-11-25 23:59

藍色波形就是該信號的“有效值”，它略低于4.7V，大約為4.6V（伏特）。呵呵
作者: wb61850    時間: 2011-11-26 00:14

我們用“uz”來表示穩壓二極管兩端的電壓（其極性如圖所示），用“iz”來表示通過穩壓二極管的電流。請大家想想，通過穩壓二極管的電流“iz”是怎樣的？呵呵
作者: wb61850    時間: 2011-11-26 00:19

這就是通過穩壓二極管的電流波形。
它是一個“單向脈動電流”，其峰值大約等于100mA（毫安）。呵呵
那么它的“它的有效值”是多少？呵呵
作者: wb61850    時間: 2011-11-26 00:36

請大家看圖片，其中藍色波形為通過穩壓二極管的電流波形；綠色波形為其“有效值波形”。呵呵
那么該電流的有效值呢，在這里大約等于70mA（毫安）。呵呵
那么請大家現在思考一個問題：“穩壓二極管的功耗是多少？”。呵呵
作者: wb61850    時間: 2011-11-26 01:07
那么這個時候“穩壓二極管的功耗”是不是就等于：“穩壓二極管兩端電壓的有效值與通過穩壓二極管的電流的有效值的乘積啊”。呵呵
作者: wb61850    時間: 2011-11-26 01:45
也就是說，這個時候穩壓二極管的功耗大約等于：“uz(rms)*iz(rms)”，其中“rms”代表信號的“有效值”。
如果我們用“pdw”表示穩壓二極管的功耗的話，那么就有：“pdw=uz(rms)*iz(rms)”。呵呵
那么我們帶入以上帖子中測量的數據就有：“pdw=4.6*0.07=322(mW)=0.322(W)”。其中“mW”是“毫瓦”；“W”是“瓦特”，它們都是“功率”的單位。1瓦特=1焦耳（J）/秒（S）。焦耳（J）是“能量的單位”。呵呵
作者: wb61850    時間: 2011-11-26 01:56
那么請大家思索一個問題：“穩壓管1N4732的允許直流功耗（功率耗散）是多少？”；在上述情況下，該穩壓二極管的“功率損耗”超限了嗎？。呵呵
作者: wb61850    時間: 2011-11-26 02:10


這就是穩壓二極管1N4732的允許“直流功率耗散（直流功耗）”。呵呵
直觀一點講：功耗耗散意味著“器件的發熱（或器件的溫度）”。呵呵
顯然，在上述情況下1N4732的功耗是小于允許功耗的（0.322W<1W）。呵呵
作者: wb61850    時間: 2011-11-26 02:36
那么請大家思索一下：“當電網電壓（有效值）在正、負10%的范圍內波動時，穩壓二極管的功耗還在允許的范圍內嗎？”。呵呵
作者: wb61850    時間: 2011-11-26 02:52
水平有限，錯誤難免。一切言論，僅供參考。歡迎大家批評、指教。
今天就到這里，就到這里吧……。
祝大家晚安，再見
作者: wb61850    時間: 2011-11-26 19:05
大家晚上好，我們繼續前進。呵呵
作者: wb61850    時間: 2011-11-26 19:18

這是一個很明顯的“錯誤”，也是一個容易犯的“錯誤”。呵呵
作者: wb61850    時間: 2011-11-26 19:23
大家知道，“發光二極管（LED）和整流二極管”的“常態”是“正向?qū)ā薄Ｖ挥羞@樣它們才能正常工作。如果在“常態”下，它們是“反向偏壓”的，那么它們是“截止”的，是不會有電流通過它們的（或者只有很小的漏電流通過）。呵呵
作者: wb61850    時間: 2011-11-26 20:42

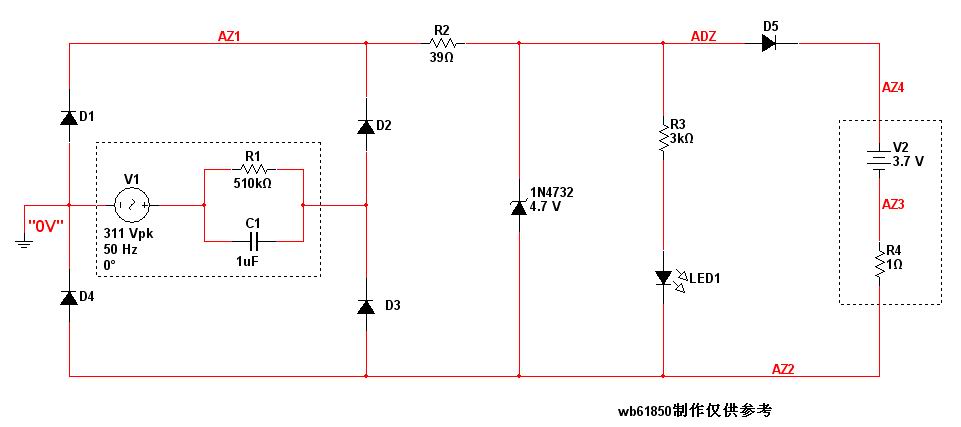

那么呢，我們在繼續往下分析，大家請看圖。呵呵
其中呢，“V2”是標稱電壓為“3.7V的鋰電池”，這種電池是可以充電的，這個大家都知道。呵呵
“R4”是等效電池內阻，“D5”呢是“防止電流倒灌二極管”。呵呵
作者: wb61850    時間: 2011-11-26 21:09

OK,我們現在用藍色帶箭頭虛線表示各“支路電流”。圖中藍色陰影區域表示“節點”。紅色帶箭頭虛線表示經過全波整流后的電壓極性是由“+”指向“-”的。呵呵
作者: wb61850    時間: 2011-11-26 21:22

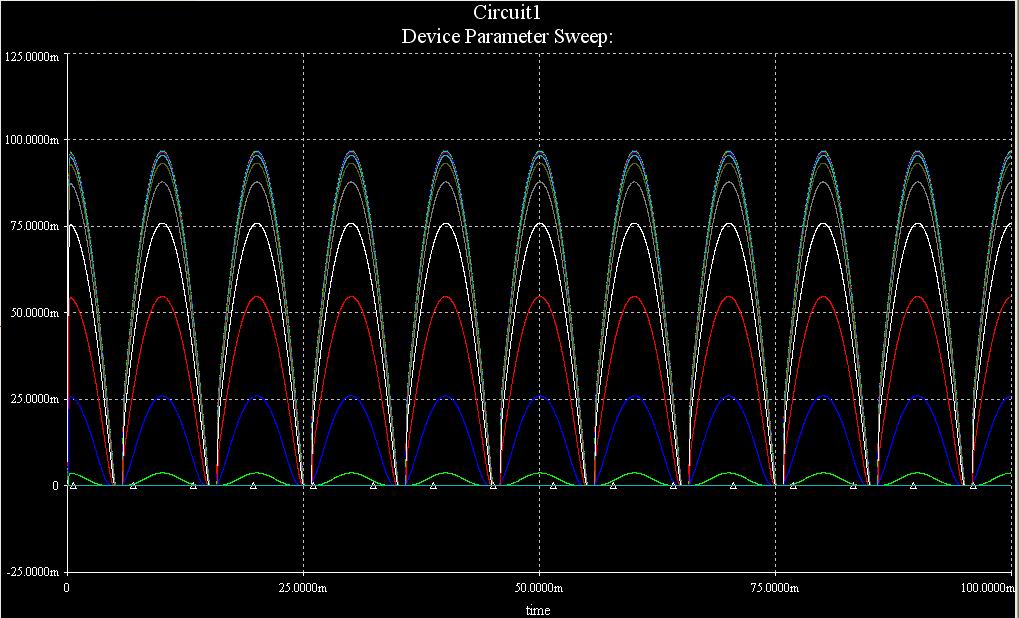

OK，這是模擬的鋰電池電壓由3.0V變化到4.2V時，通過其電流的變化曲線（充電電流變化曲線）。呵呵
大家從該圖中可以看出：當電池的電壓低于3.7V（伏特）時，充電電流的峰值大約在100mA左右。隨著電池電壓的升高，充電電流的峰值也隨之下降。當電池電壓達到4V左右時，充電電流的峰值下降到僅有幾毫安了。呵呵
該分析屬于“參數掃描分析”，這點提醒大家注意。呵呵
作者: wb61850    時間: 2011-11-26 21:32
在此呢再次提醒大家注意：目前我們的分析都是建立在“純理論”的基礎上的，由于實際情況的復雜性，我們的分析只是提供一種“思路”，并不能代表“現實的情況”，這點請大家明確。
“現實的情況”要依據“實驗”來確定。
“實驗”具有最后的“決定意義”，這點請大家明確。
作者: wb61850    時間: 2011-11-26 21:49

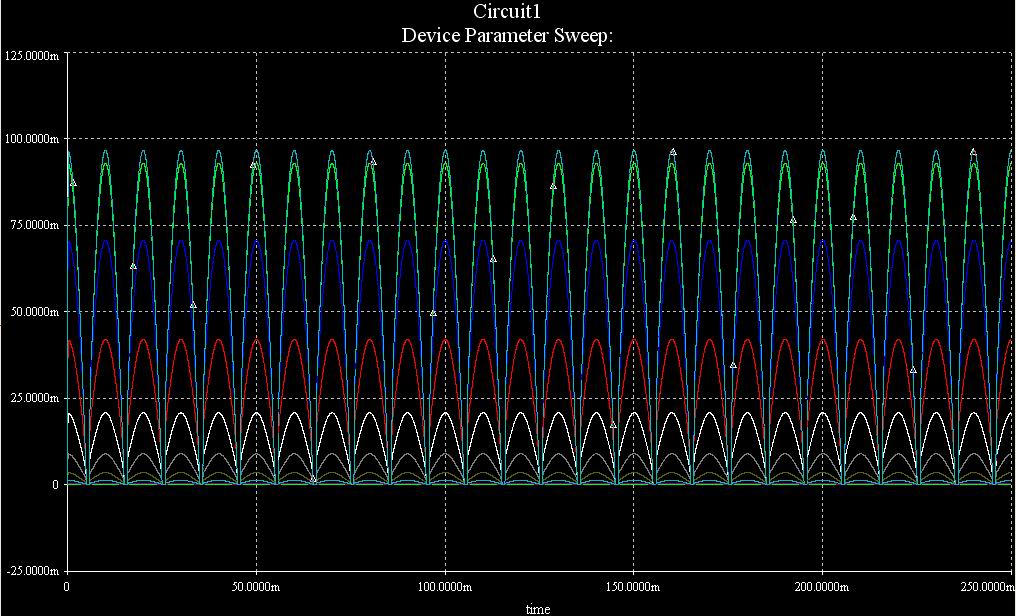

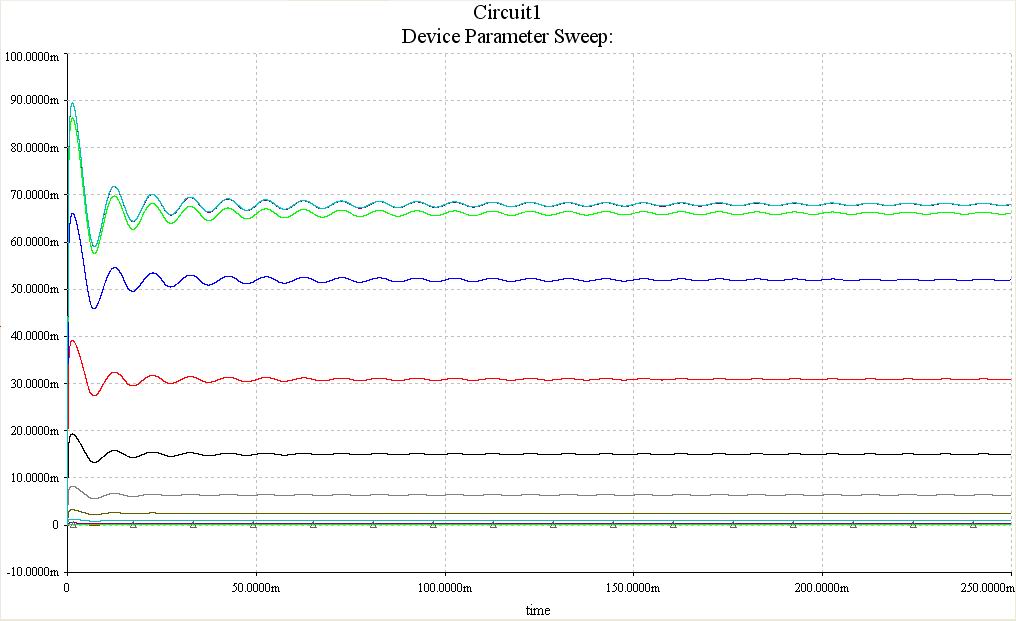

這是模擬的充電電流的“有效值”隨電池電壓上升而變化的曲線。大家可以看出來隨著電池電壓的上升，充電電流的“有效值”是迅速下降的。其中最下面的那條曲線（綠色）是充電電壓上升到4.0V時，充電電流有效值（大約為2mA）。呵呵
作者: wb61850    時間: 2011-11-26 22:11

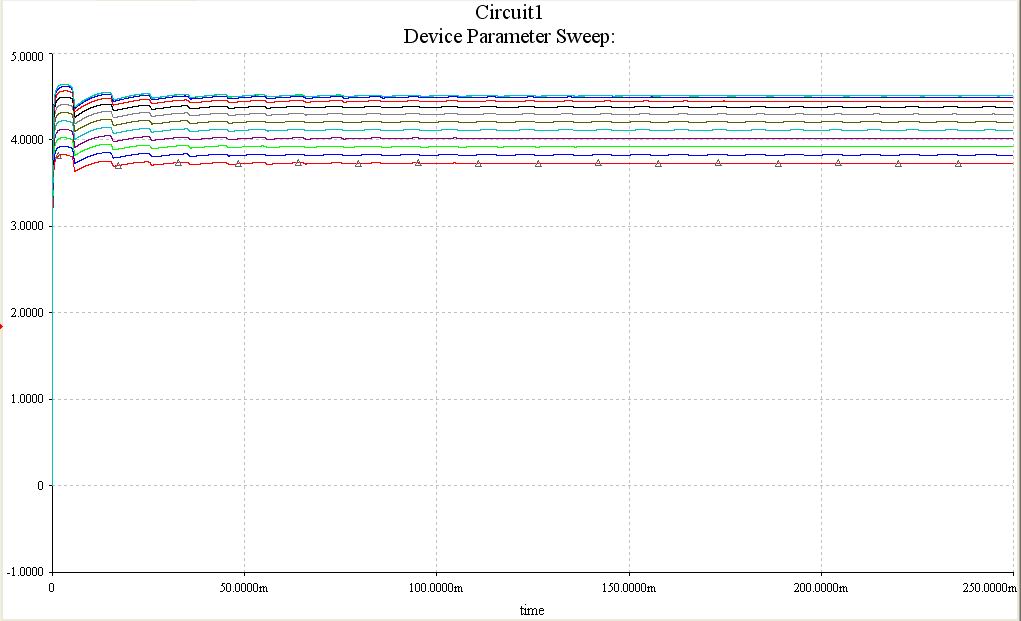

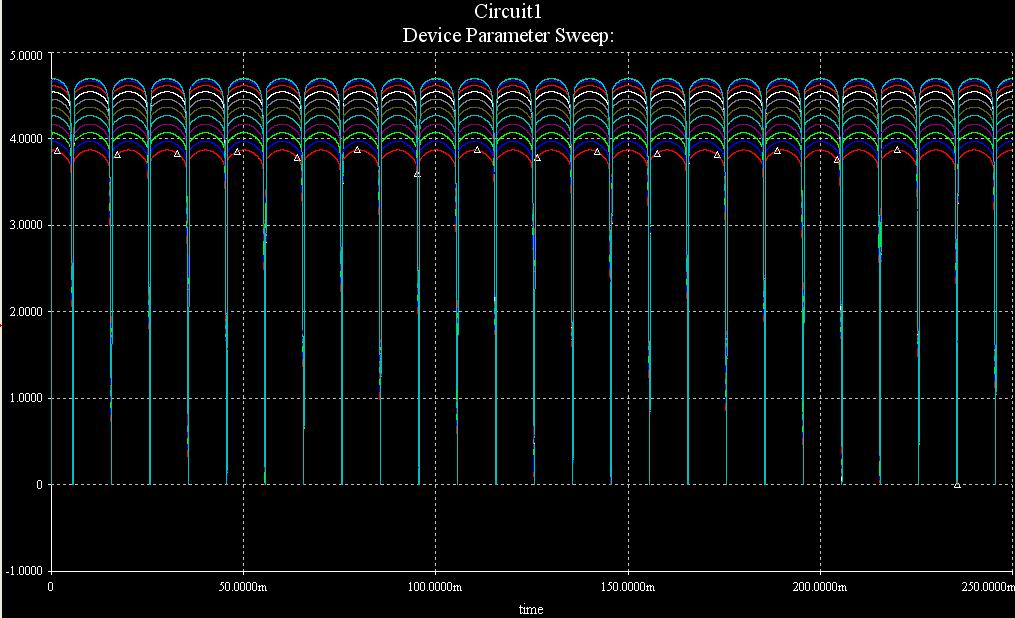

這是模擬的穩壓二極管兩端的電壓隨充電電壓（電池兩端的電壓）的變化而變化的曲線。
該曲線說明，由于“穩壓二極管有一定的內阻”，所以當充電電流較大時（電池電壓較低時），通過穩壓管的電流較小，其穩定電壓是低于“標稱電壓”的。隨著電池電壓的升高，充電電流也逐漸減小，而通過穩壓管的電流隨之增大，穩壓管兩端的電壓也隨之上升。呵呵
作者: wb61850    時間: 2011-11-26 22:25

這是模擬的上述波形的有效值。呵呵
作者: wb61850    時間: 2011-11-26 22:28
說到這里，大家可能有些“糊涂”了。呵呵
以上參數掃描是建立在“瞬態分析（波形分析）”的基礎上的。呵呵
只不過是改變了一下“參數值”，然后重新掃描（并把它們繪制在同一張圖紙上）罷了。呵呵
作者: wb61850    時間: 2011-11-26 22:40


這是模擬的通過穩壓二極管的電流隨電池電壓的變化而變化的曲線。大家可以看出來，隨著充電電壓（電池兩端的電壓）的上升，通過穩壓二極管的電流也隨之增大。呵呵
作者: wb61850    時間: 2011-11-26 22:43

這是模擬的上述曲線的“有效值”曲線。呵呵
作者: wb61850    時間: 2011-11-26 22:56
好的，今天就到這里吧，就到這里吧……。呵呵
祝大家晚安。
再見。
作者: 忽悠八你    時間: 2011-11-26 23:20
狗屁版主講的狗屁不通，下課吧~~~
作者: zhy    時間: 2011-11-27 21:08
回復27樓wb61850： 感謝老吳的詳細分析
作者: bfsj02    時間: 2011-11-28 19:49
那就是電源電壓了
作者: antegd    時間: 2011-11-30 11:05
老吳是不是在忙��？
作者: zrs372100    時間: 2011-11-30 19:45
回復1樓antegd：
這2電路圖是一簡單的充電電路
C1和R2組成分壓電路 D1-D4組成全波整流也叫橋式整流 R2起到保護D1-D4的作用 D5穩壓 這樣就可以給電池充電了 不過要注意 上線為正 下線為負 加一LED作顯示 就和D5并連LED的正接上線付接下線 圖中IN4007和電池后面的開關\電阻\LED是多余的

這2個電路有一共同缺點就是當電池充好電以后不會自動停止充電 另外2圖有一共同錯誤就是LED全部接反了 不論如何情況下都不可能亮的
作者: zrs372100    時間: 2011-11-30 19:52
回復10樓wb61850：
你的意思 如果有電容并接上去 耐壓要大于600伏? 其實在實際運用上有400伏的耐壓就足夠了
作者: wb61850    時間: 2011-11-30 21:14
大家不要在去爭論這個電路了，沒有啥意思。呵呵
這兩個電路是“簡易的鋰電池充電器電路”，并沒有多少“實用的價值”。
之所以要費點功夫去分析，是為了強調“基礎的重要性”，并不是為了電路的本身。呵呵

一個實用的電路首先是要考慮其“安全性”、“經濟性”、“適用性”以及“先進性”。

無論怎樣，我們都要考慮一個問題：“我們的基礎打牢固了嗎？”。
“我們會分析電路嗎？我們會設計電路嗎？”
如果我們還比較差，那么就“夯實我們的基礎吧”。
作者: wb61850    時間: 2011-11-30 21:25
回復1樓antegd：
這2電路圖是一簡單的充電電路
C1和R2組成分壓電路 D1-D4組成全波整流也叫橋式整流 R2起到保護D1-D4的作用 D5穩壓 這樣就可以給電池充電了 不過要注意 上線為正 下線為負 加一LED作顯示 就和D5并 ...
zrs372100 發表于 2011-11-30 19:45


說得好，呵呵
作者: wb61850    時間: 2011-11-30 21:29
老吳是不是在忙�。�
antegd 發表于 2011-11-30 11:05


謝謝樓主的關心。呵呵
我一直都“很忙”。呵呵
這幾天“冷氣免費開放”，俺正在“享受冷氣的滋味”，以彌補夏天的“酷暑”帶來的傷害。呵呵
再次謝謝LZ。
作者: wb61850    時間: 2011-11-30 21:35
狗屁版主講的狗屁不通，下課吧~~~
忽悠八你 發表于 2011-11-26 23:20


“俺早該下課了”哈哈
作者: antegd    時間: 2011-12-1 12:37
回復89樓wb61850：

老吳你太客氣了，你享受的免費冷氣可不是我提供的哦，哈哈
小心享受過頭流鼻涕了哦

同時也希望你能夠利用空余時間將這個電路分析完，讓我們這些草腳能看懂這個電路的原理，分析電路需要考慮的問題，等等；

在此深表謝意
作者: wb61850    時間: 2011-12-1 18:20
回樓主：
此電路已經分析完畢。因?yàn)榇蠊β拾l(fā)光二極管鄙人沒有接觸過，故不在往下分析了。
另外一個類似的電路，樓主可以自己分析一下。
關于基礎類問題，可以參考以下我寫的帖子。希望對你有點幫助。
作者: wb61850    時間: 2011-12-1 18:31
http://bbs.21ic.com/frame.php?frameon=yes&referer=http%3A//bbs.21ic.com/iclist-1.html
（點擊版主wb61850然后點擊搜索帖子就可以找到我寫的帖子了）
這里有我兩年前寫的貼子，喜歡學習“基礎”的朋友可以看看。希望對大家的學習有點幫助。
作者: wb61850    時間: 2011-12-1 18:41
在本論壇，俺寫的基礎類的貼子有：
《一天一點基礎》
《一天一點基礎（續1）》
《從零開始學電子之基礎篇》
等
基礎較差的朋友可以閱讀一下。同樣希望能對大家的學習有點幫助。



歡迎光臨 電子工程網 (http://m.54549.cn/) Powered by Discuz! X3.4
