標題: stm32開發板開發筆記(2)-開發板jlink燒錄 [打印本頁]

作者: designapp    時間: 2016-8-25 10:43
標題: stm32開發板開發筆記(2)-開發板jlink燒錄
開發板上留出了jtag燒錄口,引出了TCK測試時鐘,TDI測試數據串行輸入,TMS測試模式選擇,TDO測試數據串行輸出,

NJTRST測試系統復位信號

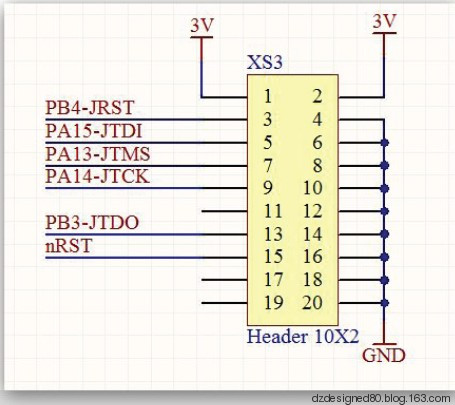

如圖所示:





nRST是接芯片的復位腳,板上的實物是20針的JTAG接口

20針JTAG接口

1 VTref   目標板參考電壓,接電源

2 VCC   接電源

3 nTRST   測試系統復位信號

4、6、8、10、12、14、16、18、20  GND 接地

5 TDI   測試數據串行輸入

7 TMS   測試模式選擇

9 TCK   測試時鐘

11 RTCK  測試時鐘返回信號// 這個沒有接

13 TDO   測試數據串行輸出

15 nRESET 目標系統復位信號

17 、 19 NC  未連接

關于目標系統復位信號和測試系統復位信號

測試系統其實指的是目標板上JTAG掃描鏈中各個芯片中TAP測試訪問端口和邊界掃描單元等,nTRST也就是指復位TAP測試訪問端口,不復位芯片邏輯。而目標系統就是目標板上除了測試功能以外的正常邏輯了。nRESET連接FPGA的PROG_B(復位配置邏輯電路,但是這時的復位是由上位PC機使用控制軟件通過JTAG電纜或控制器來控制的,條件缺一不可。

這是以FPGA為例子講的,大概懂了。





nrst引腳通過一個電容到地。

nrst引腳內部是通過一個永久的上拉電阻上拉,如果下來就是復位,這里的電容起到濾波的作用,防止復位。





所以這個開發板要想用jlink燒錄的話,插入電源才能燒錄。
