飛針測試是一個檢查PCB電性功能的方法（開短路測試）之一。

飛測試機是一個在制造環境測試PCB的系統。不是使用在傳統的在線測試機上所有的傳統針床(bed-of-nails)界面，飛針測試使用四到八個獨立控制的探針，移動到測試中的元件。在測單元(UUT, unit under test)通過皮帶或者其它UUT傳送系統輸送到測試機內。然后固定，測試機的探針接觸測試焊盤(test pad)和通路孔從而測試在測單元(UUT)的單個元件。測試探針通過多路傳輸(multiplexing)系統連接到驅動器(信號發生器、電源供應等)和傳感器(數字萬用表、頻率計數器等)來測試UUT上的元件。當一個元件正在測試的時候，UUT上的其它元件通過探針器在電氣上屏蔽以防止讀數干擾。

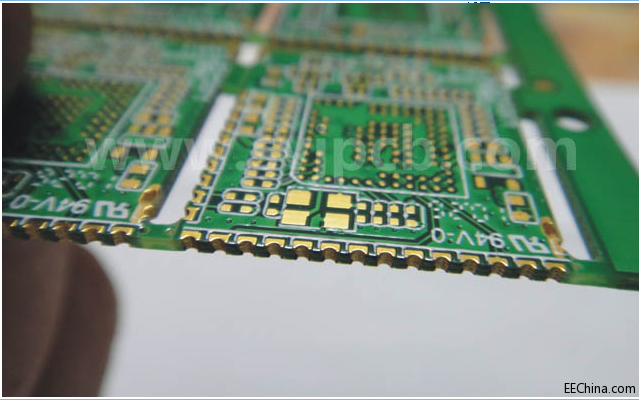

相片
