最為先進的故障診斷儀 “再也不能沒有它（Profibus Tester）
在Deckel Maho Pfronten（德國公司），每一臺設備都必須帶有合格的詳細測試報告，報告內容必須包括總線物理層及通信層，才能夠在工業現場正常地使用。而Softing公司的Profibus Tester 4在這一測試過程中扮演著一個至關重要的角色，它保證了設備的運行質量和故障的可探測性。
現代設備的高精度、高可靠性對于設備廠家來說是至關重要的，因為這是他們能夠在競爭如此激烈的設備生產領域占有一席之地的資本。所有的設備廠家都知道堅持技術的創新是保持設備高質量和高可靠性的唯一途徑，而目前的技術焦點在于現場總線技術。Deckel Maho Pfronten GmbH電氣裝配部門的部門經理Klaus Asen這么說到：“我們的客戶中，特別是來自于汽車工業和設備供應行業的，他們都需要一些可以保證我們公司產品運行質量的證明。以往的做法僅僅就是在設備中加入一個信號示波器，而現在我們用的是Softing公司的Profibus Tester 4，它可以提供我們設備的各種詳細信息。”
在Deckel Maho Pfronten GmbH電氣裝配部門，Profibus Tester已經成為他們的設備和現場服務工程師不可或缺的一部分。一開始Klaus Asen并不覺得總線診斷工具對他們來說很容易上手，因為在還沒使用Profibus Tester之前，市場上所有的診斷工具都需要文件配置并應用于特定的環境中，比如測試信號質量，掃描零散故障，或進行最終質量控制，但是Profibus Tester的出現徹底抹平了他的顧慮。他補充到：“Profibus Tester取得成功的因素在于它形象化地提供了現場設備的各種有效數據，而其他廠家的診斷工具僅僅只是以十六進制的格式去顯示分析數據。我們最感興趣的是Profibus Tester能夠快速地反饋信號的質量，通過這種方式，我們可以直接得出造成故障的原因，比如是否存在失效的終端電阻，是否存在有缺陷的線纜，或是否存在不正確的連接方式等等。而且Profibus Tester精細的工藝設計更是其錦上添花之處�！绷硪粋�至關重要的方面在于Profibus Tester能夠在診斷的過程中進行數據記錄——可作為設備能夠在總線系統中完整正常運行的質量憑證，或用于生成記錄文件存放于設備文件資料中。

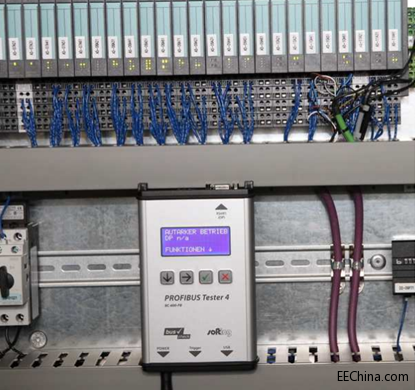

圖2：Profibus Tester 4：信號測試，可存儲示波器，協議分析，模擬主站
一個工具可滿足所有的診斷
之前一個完整的總線診斷工具至少包含了兩個獨立的部分，分別用于物理層診斷和通信層面的分析。而現在僅僅一個Profibus Tester 4就包括了信號測量，可存儲示波，模擬主站，協議分析等多種功能，這使得它完全可用于設備試車，系統驗收，總線排故等。另外，Profibus Tester 4不僅可以手持使用，而且可以連接PC或筆記本并用Profibus Diagnostics Suite軟件進行診斷。Klaus Asen還提到Profibus Tester使用起來非常容易上手，測試結果也清晰易懂。您只需一個按鈕或點擊一下鼠標就可以進行診斷，診斷的結果可以清楚直觀地顯示在自帶的顯示屏上，或顯示在Profibus Diagnostics Suite軟件上，即使使用者沒有足夠的經驗也能夠輕松地進行診斷。Profibus Tester 4連接上總線系統之后就可以自動地掃描波特率和開路電壓。在手持方式下，Live Mode模式可以簡單地實現總線診斷；在PC方式下，Profibus Diagnostics Suite軟件提供了更多的選項用于分析和顯示診斷結果。例如，Profibus Diagnostics Suite的狀態欄可持續地指示當前總線的狀態；利用Network Status功能可對總線進行快速診斷或自定義診斷；拓撲功能（Topology Scan)可反映整條總線和各個從站之間的線纜長度；趨勢圖功能（Trend Test)可及時發現和識別零散的故障。而對于更為專業的用戶，Profibus Tester 4提供的示波器功能和報文幀分析功能允許用戶進行更為徹底，更為細節的總線分析。
再也不能沒有它（Profibus Tester）了
“我們不敢想像要是裝配部門沒有十二臺Profibus Tester的話會是什么樣子。我們利用這套工具進行設備的最終驗收以保證設備處于完美的工作狀態，而當試車過程中有問題出現時也能被及時地發現并解決，”Klaus Asen解釋到“在大多數情況下，問題都是零散故障造成的，但一般不會立即導致設備故障，只有當這些故障持續一段時間之后就會導致設備的緊急停機并被斷定為Profibus故障。在這種情況下，我們會把Profibus Tester連接到總線系統中實時檢查所有Profibus設備的信號電平，一旦信號電平過低，說明一定有問題出現。”Klaus Asen還舉了個例子：每一個被錯誤配置的設備都存在兩個終端電阻，一個在內一個在外，這兩個電阻造成的零散故障很難被立刻發現的。而Deckel Maho Pfronten GmbH的現場調試服務工程師只需簡單地連接Profibus Tester到總線中就能夠及時地發現那些信號水平比其它設備低的設備，然后再詳細檢查一下這些設備，就能快速地發現過剩的終端電阻并解決問題。
總結
Klaus Asen認為使用Profibus Tester 4最為關鍵的好處在于可以縮短查找總線故障的時間，使故障分析變得更加快速，從而大大節約了公司成本。他在總結與Softing公司的合作中說到：“Softing在各個方面都給他們留下了深刻的印象：從購買決策階段的面對面演示再到后期的功能分析和廣泛應用，他們都盡心盡力，并給我們的團隊在評估解析轉堵方面提供了專業的技術支持�！�
