本章將帶你使用 RNDIS 的方式，搭配 Windows 或 Linux 主控終端，快速實現 USB 上網。

由于 Air8000 只支持 LUATOS 模式，且 RNDIS 網卡應用默認關閉，需要使用 mobile.config(mobile.CONF_USB_ETHERNET, 3)這個接口打開，所以在使用 RNIDS 之前，需要提前給 Air8000 工業引擎燒錄如下腳本。

該接口開關說明如下：

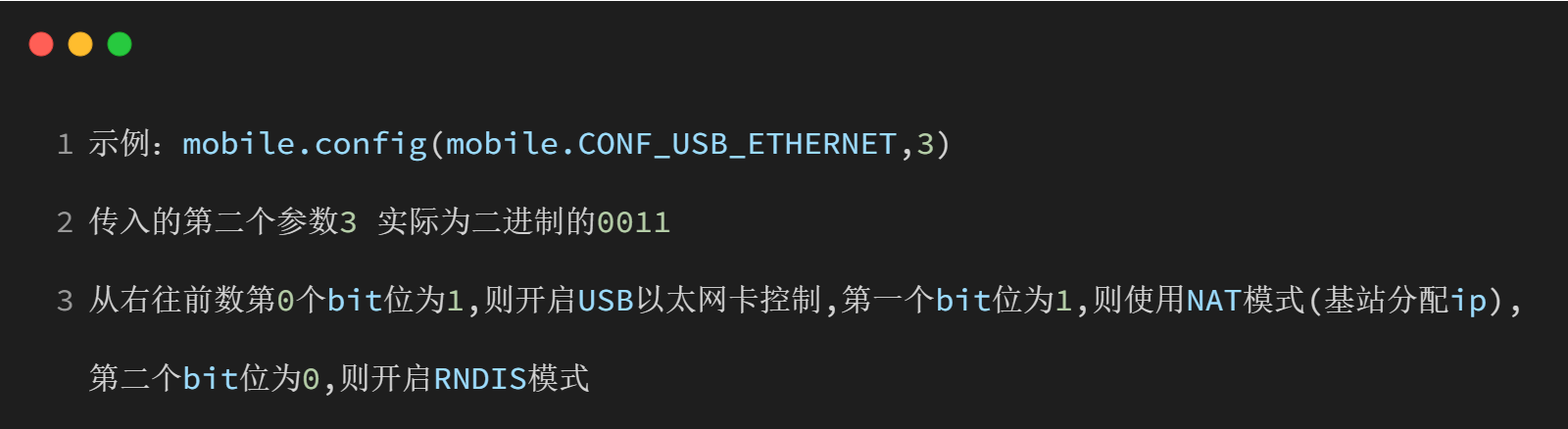

mobile.config(item, value)

網絡特殊配置

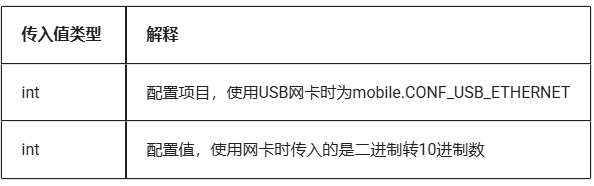

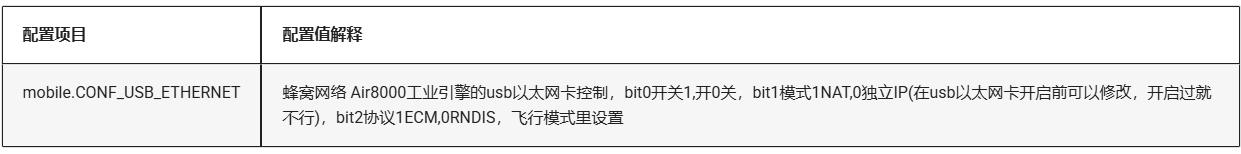

參數

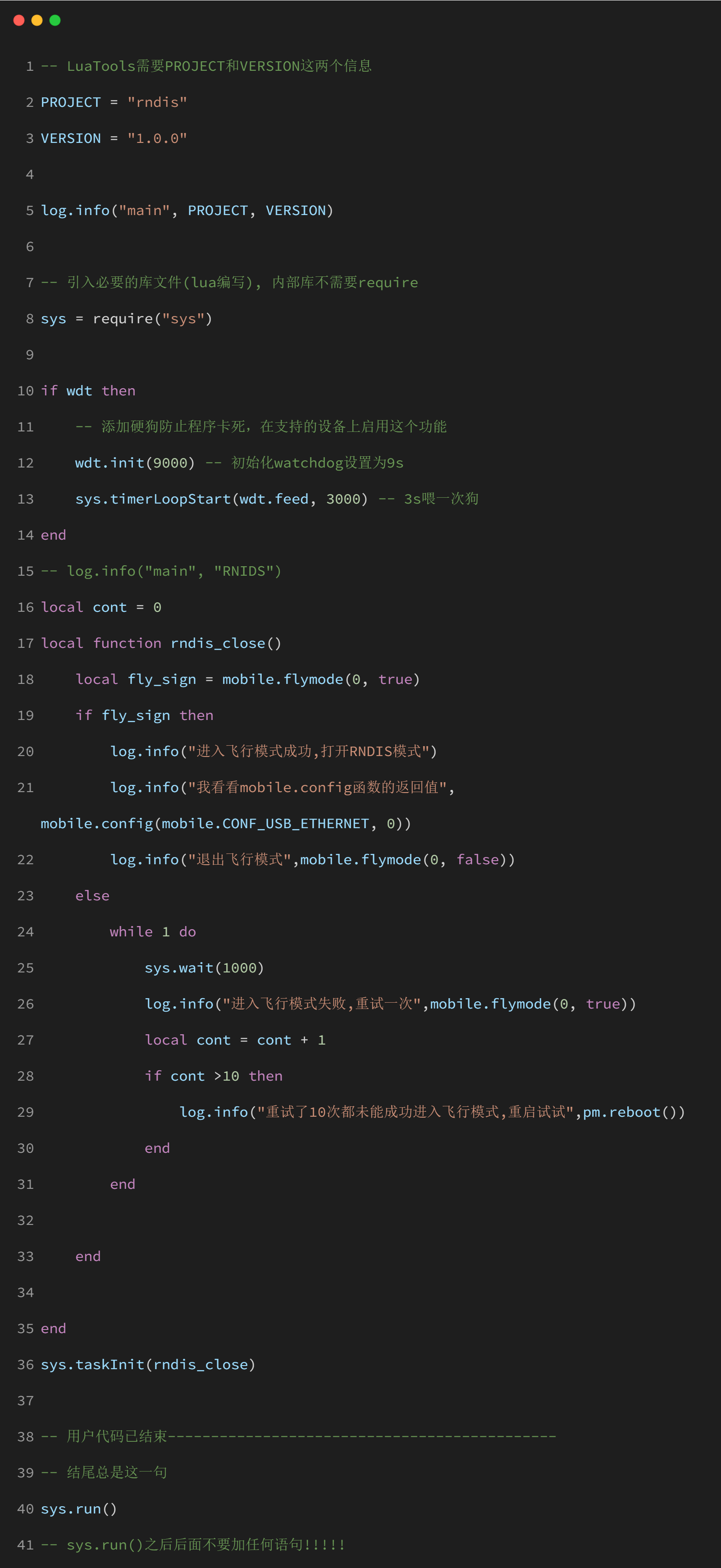

注：以下腳本完整復制后保存為 main.lua，可直接使用

RNDIS 是指 Remote NDIS，基于 USB 實現 RNDIS 實際上就是 TCP/IP over USB，就是在 USB 設備上跑 TCP/IP，讓 USB 設備虛擬為一塊網卡。從而使 Windows /Linux 可以通過 USB 設備連接 4G 網絡。

Window 系統

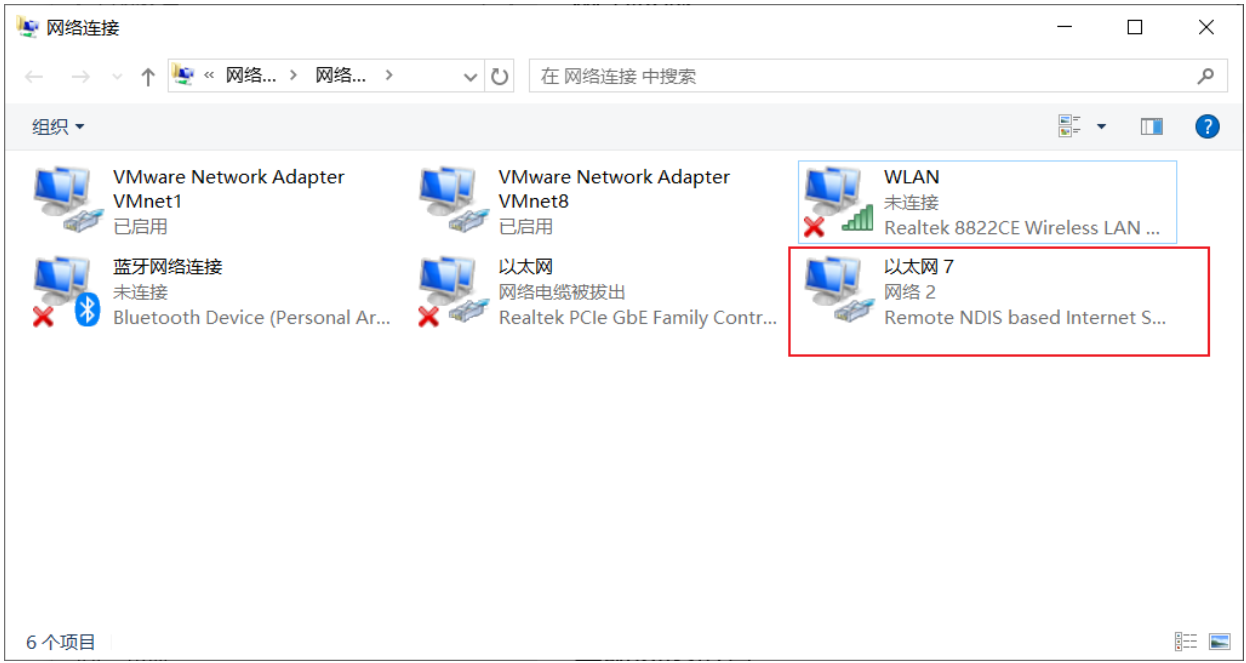

window 系統默認支持 RNDIS，直接用 usb 連接就可以使用，Air8000 工業引擎會虛擬一個網卡，此網卡可在"設備管理器"或"網絡連接"中看到。(由于 Air8000 驅動使用的是 CDC 驅動，所以請使用 win10 及其以上系統，WIN10 以下系統，Air8000 不做支持)

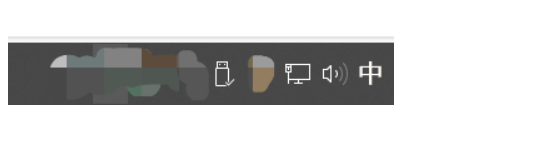

將燒錄好上述腳本的 Air8000 核心板 USB 插入電腦，正常開機，即可在右下角看見如下所示圖標。

虛擬串口

Air8000 使用 CDC - ACM 驅動,大部分 linux 系統默認就支持，插入就可以使用。

此時查看 USB 設備可以看到一張 ID 為 19d1:0001 的 USB 設備，這張就是 Air8000 虛擬出的 USB 網卡。

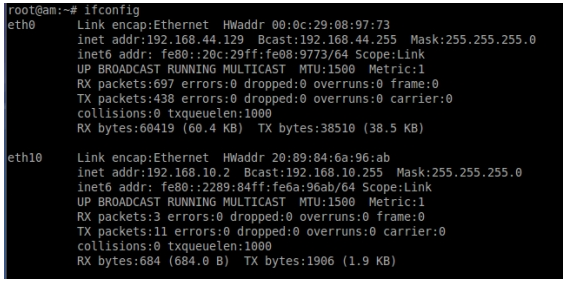

此時查看網卡信息可以看到如下信息：

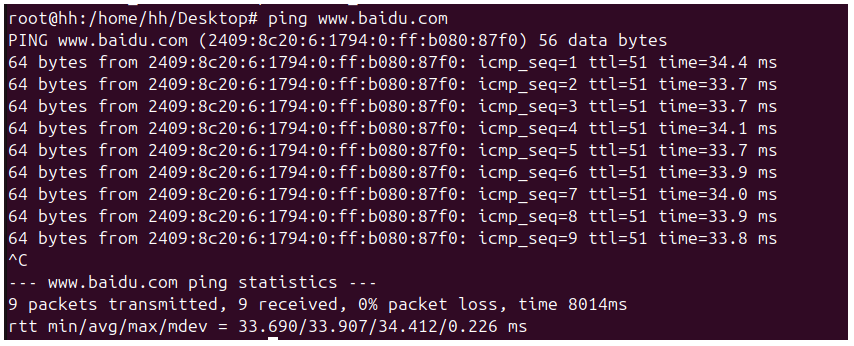

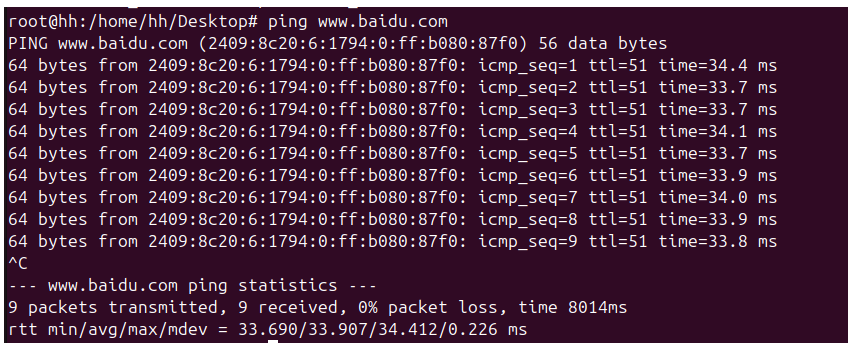

嘗試使用 ping 命令訪問百度：

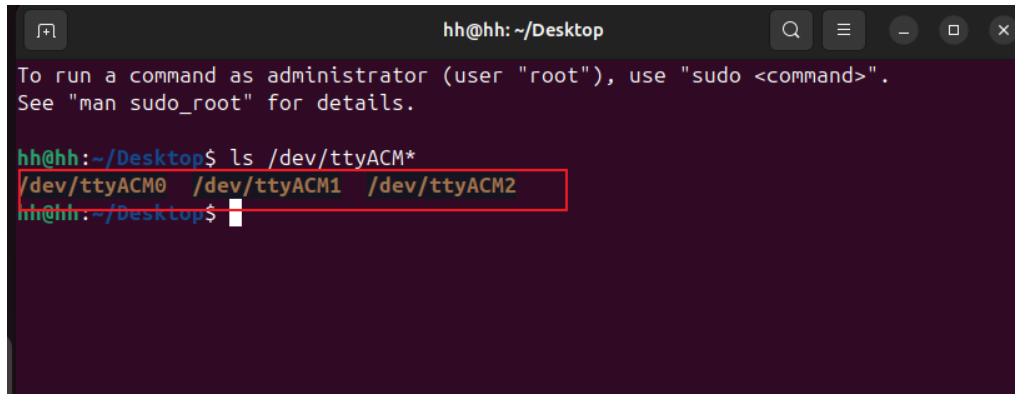

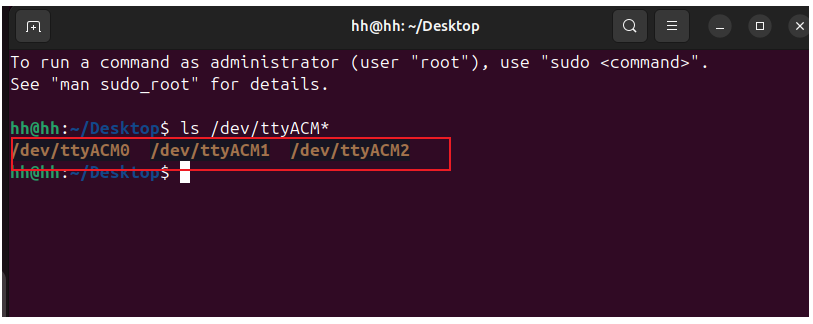

交叉編譯后，板上運行成功后將 Air8000 開機并使用 USB 插入你的 linux 板上，使用 ls /dev/ttyACM* 即可看到三個端口

4.1 有些 linux 設備存在 Air8000 工業引擎重啟后，操作文件會發生移位，比如本來是/dev/ttyACM0/1/2 重啟后變成了 ttyUSB1/3/4，最靠譜的方法是通過驅動節點來找到操作文件 usb_find.c

可以用 FindUsbDevice(AIRM2M_USB_DEVICE_AT_INTERFACE_ID)，來尋找真正的需要的端口

相關文章見 https://doc.openluat.com/article/2080/0

4.2 某些最簡系統需要根據設備描述來識別，可以參考如下 linux 上展示的細節進行適配：lsusb_618

4.3 Air8000 只支持 luatos 方式開發，所以無法使用串口工具給 Air8000 虛擬出來的三個端口發送 AT 指令，所以 Air8000 不支持 PPP 撥號上網

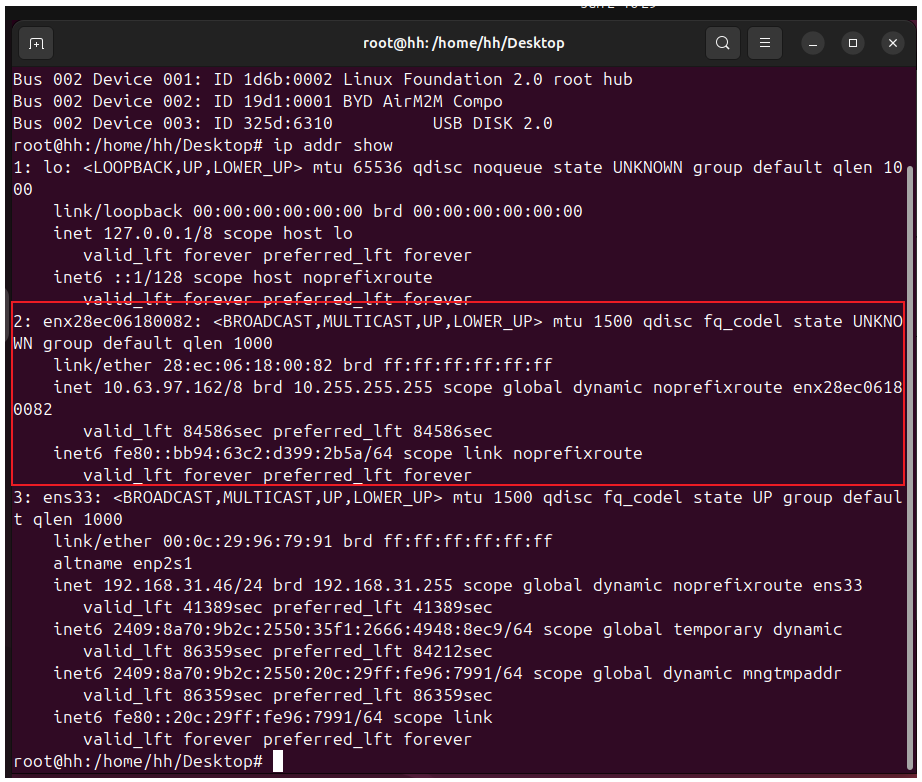

Air8000 是標準的 rndis,目前 linux 大部分發行版本都已經默認支持 RNDIS 驅動了，只要通過 USB 連接 Air8000 工業引擎就可以直接用了，Air8000 工業引擎開機后就會在 linux 設備端看到新的網卡，如下圖紅框部分為 Air8000 虛擬出的 USB 網卡。

注意： 每個設備的 ethx 可能不一樣，插入 Air80000Air8000 工業引擎后增加的網卡即為 RNDIS 網卡

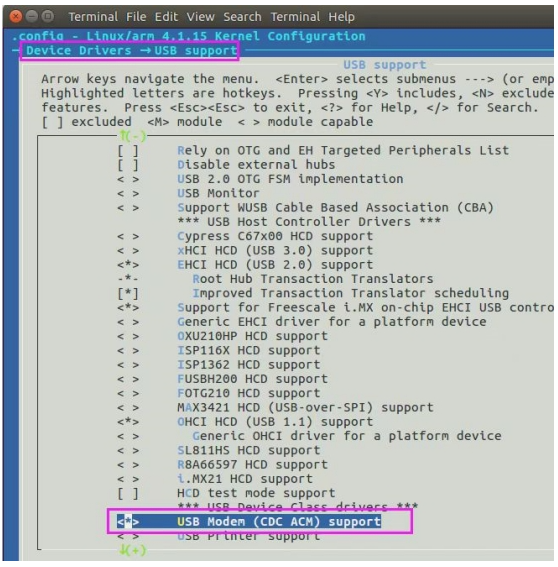

如果沒有 RNDIS 驅動的，可在編譯內核時按照下圖下圖配置

RNDIS 功能測試

聯網測試

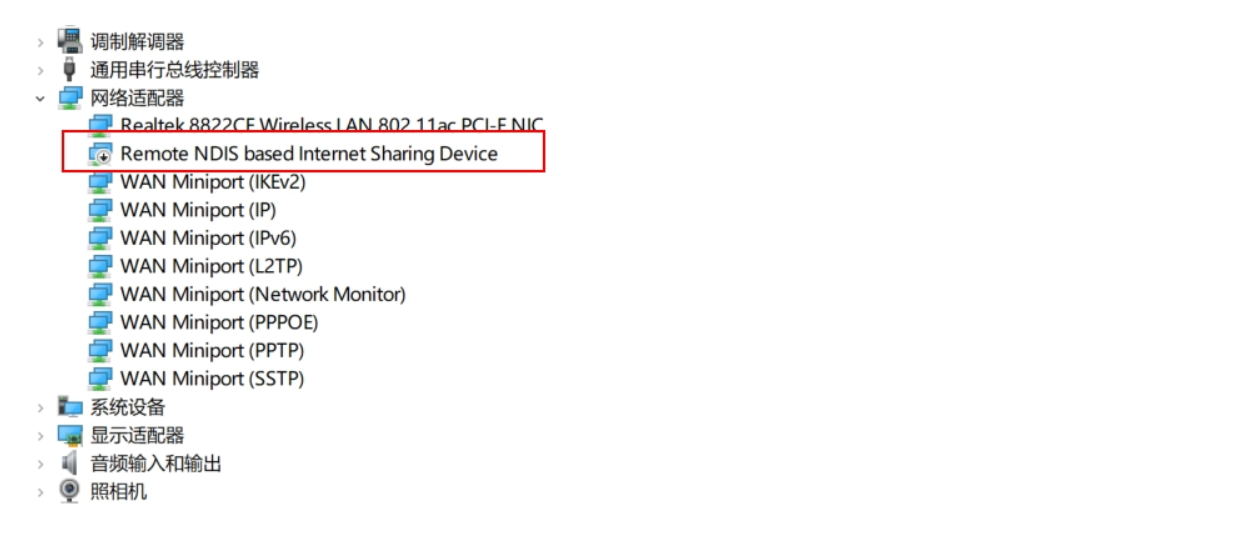

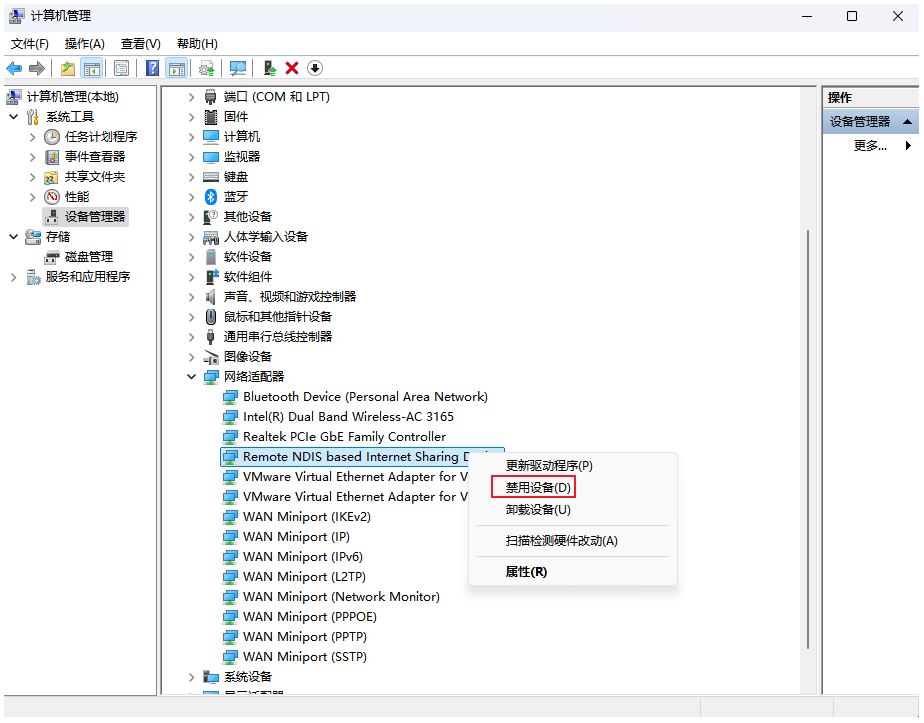

在設備管理器，網絡適配器下找到 Remote NDIS 選項后點擊鼠標右鍵選擇禁用設備即可。

一般情況下，不是特別精簡的 linux 已經支持 RNDIS 功能，如果插上合宙的 4G Air8000 工業引擎，但是不能上網的話，需要注意以下幾點

1、能否檢測到 RNDIS 設備

在命令行中輸入 dmesg ,如此出現 rndis_host 1-1:1.0 eth1 這樣的打印，則證明已經識別到了，(如果沒有，可能是硬件問題，也可能是 linux 真的不支持 RNDIS，需參考上面驅動配置，配置一下驅動)

此時查看 ifconfig ,如果沒有出現 rndis_host 1-1:1.0 eth1 中的 eth1 ，則發送 ifconfig -a ,此時發現有 eth1 但是 沒有 ip 地址，發送 udhcpc -i eth1 出現地址后，即可使用此網卡進行上網。(注：如果使用的是較新版本的 linux 內核，可能已經取消了 ifconfig 指令，可以使用 ip 指令替代)

2、出現設備網卡，但是無法上網

這可能是由于 Air8000 工業引擎沒有注冊上網絡，可以將 Air8000 工業引擎 USB 接給 win10 電腦，使用 luatools 查看日志。

3、RNDIS 上網，獲取時時流量，下行下行數據是哪個指令

可以通過 ifconfig 獲取。

4、linux 或者 windos 怎么和 air8000 進行通訊

https://docs.openluat.com/air8000/luatos/app/common/usb_uart/

（1）無法識別 vid 與 pid

一般 air8000 工業引擎對接的 linux 協議是 USB 協議，設備插入后，系統會檢測出設備的標識:PID VID（其中 VID 是廠商識別碼 PID 是產品識別碼），此處不需要裝驅動也可以識別，所以，我們排除插入無法識別的時候，先通過命令行命令 lsusb

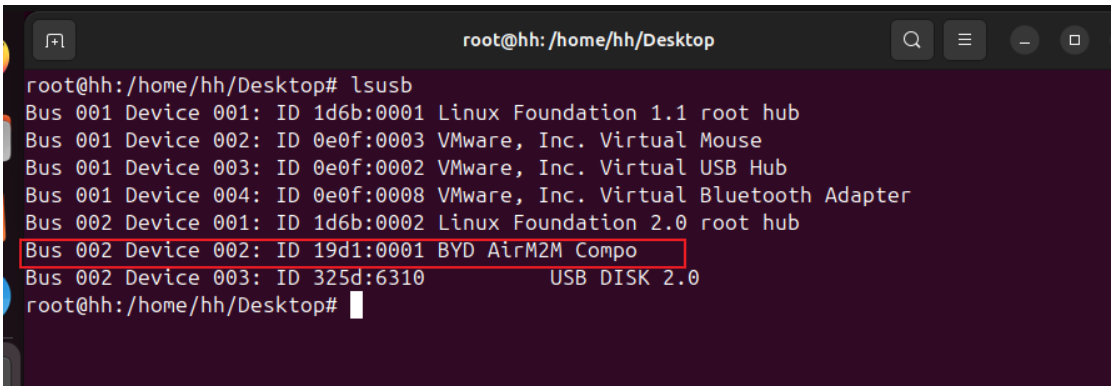

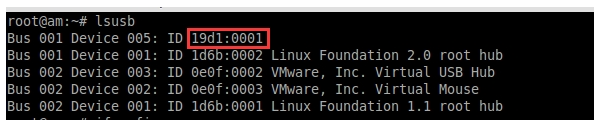

我們的 Air8000 vid 與 pid，分別是 19d1 和 0001

如上圖所示 ，就是代表已經識別到 Air8000 工業引擎了

查看 Air8000 工業引擎是否已經識別，如這里沒有識別到我們的 Air8000 工業引擎，應該先排除硬件問題

常見硬件問題

a.USB 是否走線過長

b.USB 是否 VBUS 沒有連接

c.Air8000 工業引擎沒開機

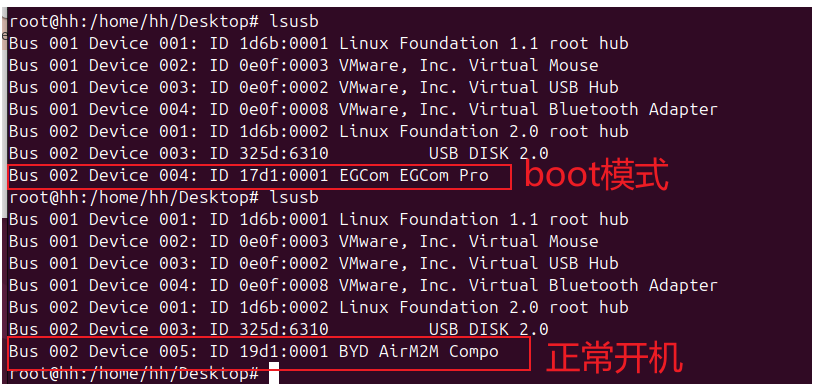

d.Air8000 工業引擎進入 boot 模式了（注：進入 boot 后的 PIV 和 VID 會變成 17d1:0001）

（2） 確認是否識別到網卡

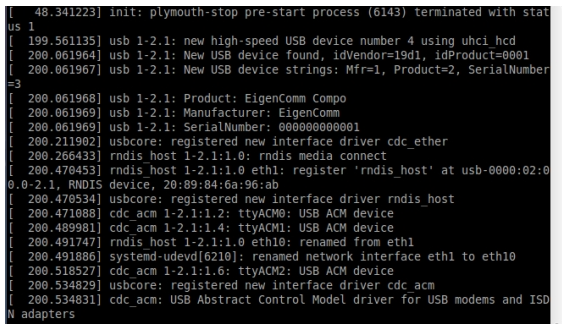

如果按照 驅動配置加入驅動，linux 發送 dmesg 出現以下的顯示說明正常識別到網卡：

第 8 行，1-2.1 設備代表 掛在 usb bus1 上 2.1 節點為 EigenComm 的 USB 設備

第 13 行代表 Air8000 的 1-2.1:1.0 代表 usb interface 0,被當做 RNDIS 使用（其實 interface 1 也是被 rnids 使用）

第 16、17、19 行中的 1-2.1:1.2 、1-2.1:1.4 、1-2.1:1.6 代表 usb interface 2，4，6，分別枚舉 ttyACM0，ttyACM1，ttyACM2(這個不固定)

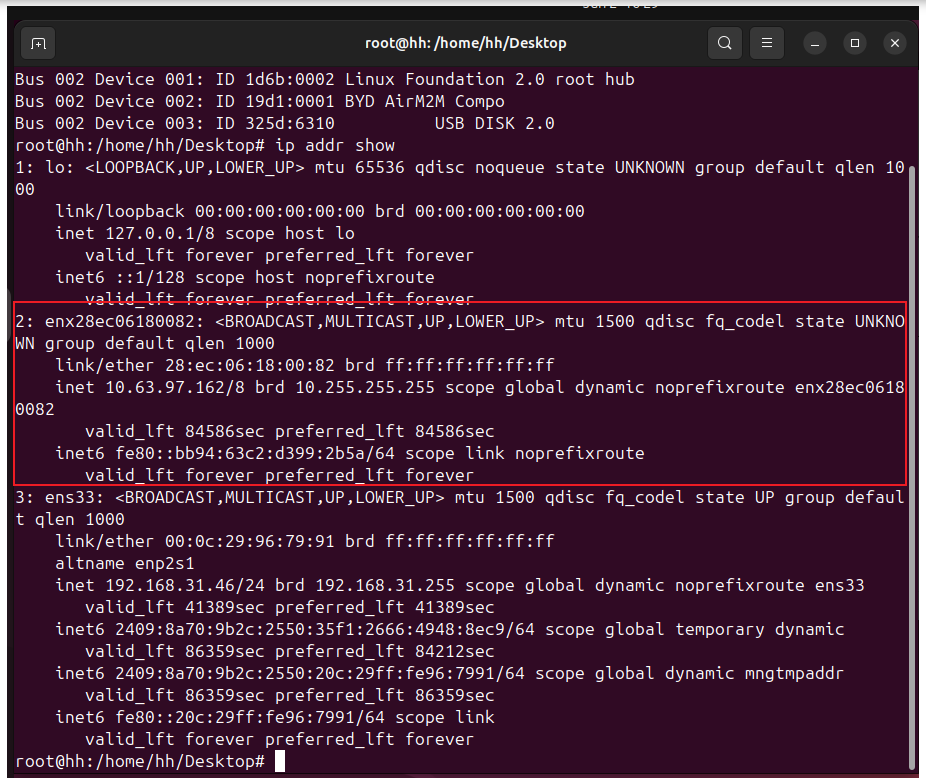

第 18 行，代表 RNDIS 被設置成 eth10 網卡,如下所示：
