單片機供電芯片的工作原理是確保單片機穩定可靠地工作所需的電源供應。以下是一般單片機供電芯片的工作原理：

電源輸入：單片機供電芯片通常從外部電源或電池獲得電能。這個電源輸入可以是直流（DC）電壓，其電壓范圍根據芯片的規格而定。

穩壓：一些供電芯片還包括穩壓電路，以確保輸出的電壓保持在一個穩定的水平。這對于防止電壓波動對單片機的影響非常重要。

濾波和去噪：為了提供干凈的電源，供電芯片可能包括濾波和去噪電路，以消除電源中的干擾和噪聲。

過流和過壓保護：為了保護單片機免受電源問題的影響，供電芯片通常包括過流和過壓保護電路。這有助于防止電源問題損壞單片機。

低功耗模式：一些供電芯片支持低功耗模式，以在單片機不需要運行時降低功耗，延長電池壽命。

惠海H6601支持最大60V電壓輸入，輸出3.3V/5V，可用于單片機供電和模塊供電。

產品描述

H6601 是一款內置功率 MOSFET降壓開關轉換器。在寬輸入范圍內，其峰值輸出電流可達到 0.5A，具有極好的負載和線性調整率。電流控制模式提供了快速瞬態響應，并使環路更易穩定。故障保護包括逐周期限流保護和過溫保護。

H6601 最大限度地減少了現有外部元器件的使用數量。H6601 采用 SOT23-6L 封裝。

產品特征

內置耐壓80V MOS

0.5A 峰值輸出電流

0.1μA 關斷模式

460KHz 固定頻率

過溫關斷保護

逐周期過流保護

4.5V 至 60V 寬輸入工作電壓范圍

輸出調節范圍為 0.81V 至 0.9xVIN

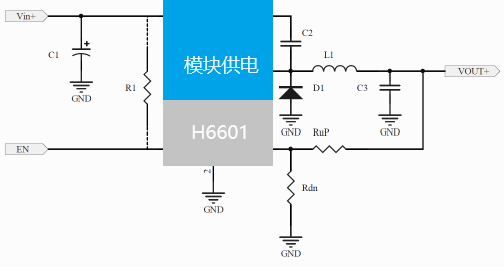

典型應用

模塊供電

單片機供電

功率表

配電系統

電池充電器

用于線性穩壓器的前置穩壓器

WLED 驅動器
