產品品牌：永嘉微電/VINKA

產品型號：VKD233HH

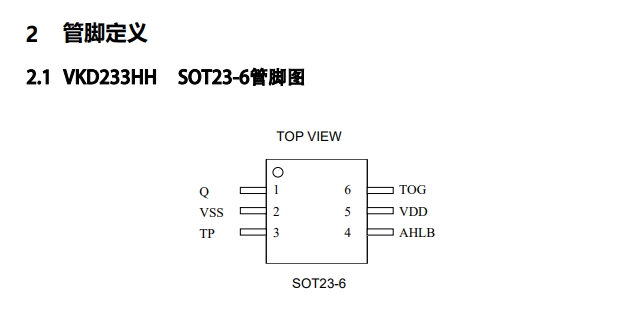

封裝形式：SOT23-6

概述：VKD233HH具有1個觸摸按鍵，可用來檢測外部觸摸按鍵上人手的觸摸動作。該芯片具有 較高的集成度，僅需極少的外部組件便可實現觸摸按鍵的檢測。 提供了1路輸出功能，可通過IO腳選擇輸出電平，輸出模式。芯片內部集成了穩壓電路， 提供穩定的電壓給觸摸檢測，可減少按鍵檢測錯誤的發生，提高了可靠性。 此觸摸芯片具有環境變化自校準功能，低待機電流，寬工作電壓等特性，為各種單觸摸 按鍵+IO輸出的應用提供了一種簡單而又有效的實現方法。 （C28-136）

特點：

• 工作電壓 2.4-5.5V

• 待機電流 1.5uA/3V

• 工作電流 4.0uA/3V

• 低壓復位功能（LVR）

• 內置觸摸檢測專用穩壓電路

• 觸摸輸出響應時間：工作模式 46mS ，待機模式160mS

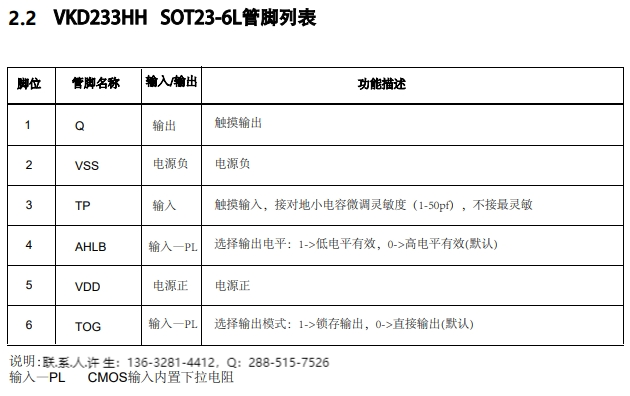

• 通過AHLB腳選擇輸出電平：高電平有效或者低電平有效

• 通過TOG腳選擇輸出模式：直接輸出或者鎖存輸出

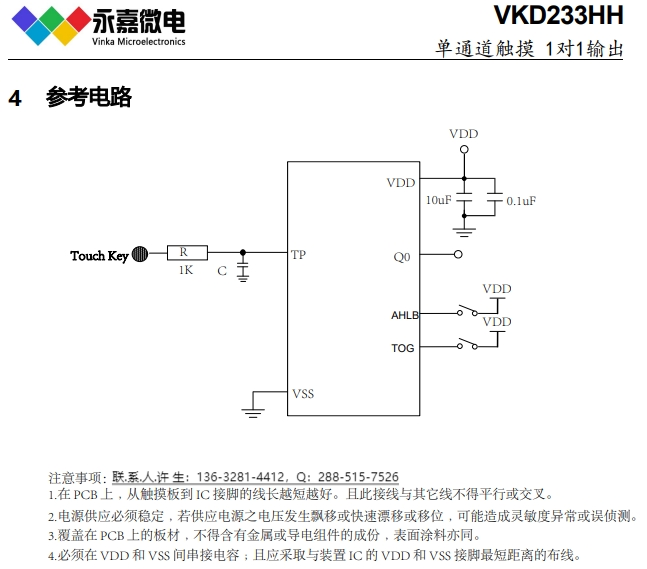

• 各觸摸通道單獨接對地小電容微調靈敏度（0-50pF）

• 觸摸防呆功能，最長輸出時間約16S

• 上電0.5S內為穩定時間，禁止觸摸

• 根據環境變化自校準參數

• 封裝SOT23-6L(3mm x 3mm PP=0.95mm)

標準觸控IC-電池供電系列：

VKD223EB    工作電壓/工作電流/待機電流：2.0V-5.5V/4.0μA/1.5μA(3V)  感應通道數：1   輸出方式：直接/鎖存輸出   最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V  封裝：SOT23-6；DICE/DIE  裸片(綁定COB)   低功耗

VKD223B     工作電壓/工作電流/待機電流：2.0V-5.5V/4.0μA/1.5μA(3V)  感應通道數：1   輸出方式：直接/鎖存輸出     最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V  封裝：SOT23-6    低功耗

VKD233DG/HG 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V)  感應通道數：1   輸出方式：直接/鎖存輸出   最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V  封裝：DFN6(2*2超小體積) 低功耗

VKD233DB/HB 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V)  感應通道數：1   輸出方式：直接/鎖存輸出     最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V  封裝：SOT23-6    低功耗

VKD233DH/HH 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V)  感應通道數：1   輸出方式：直接/鎖存輸出   最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V  封裝：SOT23-6    低功耗/長按16S復位

VKD233DS/HS 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/---(3V)    感應通道數：1   輸出方式：直接/鎖存輸出   最長響應時間快速模式46ms @VDD=3V  封裝：DFN6(2*2超小體積) 長按16S復位

VKD233DR/HR 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V)  感應通道數：1   輸出方式：直接/鎖存輸出   最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V   封裝：DFN6(2*2超小體積)     低功耗/長按16S復位

VKD233DQ/HQ 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/---(3V)     感應通道數：1   輸出方式：直接/鎖存輸出   最長響應時間快速模式46ms @VDD=3V    封裝：SOT23-6   長按16S復位

VKD233DM/HM 工作電壓/工作電流/待機電流：2.4V-5.5V/5.0μA/---(3V)   感應通道數：1   輸出方式：開漏輸出(低有效)  最長響應時間快速模式46ms @VDD=3V   封裝：SOT23-6   長按16S復位

VKD232C     工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)  感應通道數：2   輸出方式：直接         輸出(低有效)  最長響應時間快速模式46ms,低功耗模式220ms@VDD=3V 封裝：SOT23-6   低功耗/長按16S復位

VKD104BR/CR 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)    感應通道數：2   輸出方式：直接/鎖存輸出      最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V 封裝：SOP8      低功耗

VKD104BR-3H/VKD104CR-3H 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V) 感應通道數：3   輸出方式：直接/鎖存輸出      最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝：SOP8      低功耗

VKD104  工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)    感應通道數：4   輸出方式：直接/鎖存/開漏輸出 最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝:DICE/DIE裸片(綁定COB)  低功耗；可選擇長按16S復位/不復位

VKD104BC/CC 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)    感應通道數：4   輸出方式：直接/鎖存/開漏輸出 最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V  封裝:SOP16  低功耗；可選擇長按16S復位/不復位

VKD104CB/SB 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)    感應通道數：4   輸出方式：直接/鎖存/開漏輸出 最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V  封裝:SSOP16  低功耗；可選擇長按16S復位/不復位

(永嘉微電/VINKA原廠-FAE技術支持，主營LCD驅動IC； LED驅動IC； 觸摸IC； LDO穩壓IC； 水位檢測IC)

觸摸觸控芯片、觸摸感應芯片、觸摸檢測芯片、觸控感應芯片、觸控檢測芯片、電容式觸摸芯片、電容式觸控芯片、觸摸芯片、觸控芯片、單鍵觸摸、單鍵觸控、觸摸觸控IC、觸摸感應IC、觸摸檢測IC、觸控感應IC、觸控檢測IC、電容式觸控IC、電容式觸摸IC、觸摸IC、觸控IC、觸摸按鍵、觸摸調光、觸控按鍵、觸控調光、觸控滑條、觸摸滑條、專業觸摸芯片、觸摸方案、觸摸感應芯片原廠、觸摸感應方案原廠、觸感觸控方案原廠、觸控觸感方案原廠、電容式觸控IC原廠、電容式觸控IC原廠、觸摸感應IC原廠、單鍵/單通道觸摸芯片、2/兩鍵觸摸觸控芯片；3/4/5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20鍵觸摸芯片、抗干擾水位檢測、抗干擾液位檢測、抗干擾液體檢測、抗干擾水檢IC、抗干擾水檢芯片、水位檢測芯片、水位檢測IC、液位檢測芯片、液位檢測IC、液體檢測芯片、液體檢測IC、水位液位檢測芯片、水位液位檢測IC、液位水位檢測芯片、液位水位檢測IC

注：具體參數請以最新PDF為準，型號眾多未能一一介紹，歡迎索取PDF/樣品。
