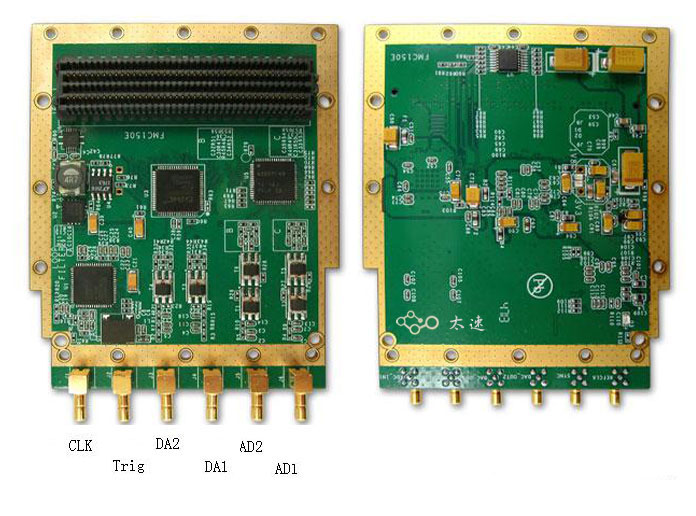

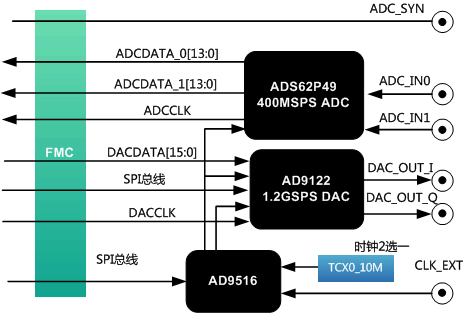

一、板卡概述· ADC采用TI的ADS62P49，2通道250M，14bit，共1片； · DAC采用ADI的AD9122，2通道，16bit，可達1.2G，共1片； · 時鐘采用AD9516，支持板上時鐘和外接時鐘； · 共6個SSMB接口，1個FMC/LPC接口
二、性能指標板卡功能 | 參數 | 內容 | ADC | 芯片型號 | ADS62P49 | 路數 | 2路ADC， | 采樣率 | 250Msps | 數據位 | 14bit | 數字接口 | DDR LVDS | 模擬接口 | 交流耦合 | 模擬輸入 | ±1V | 輸入阻抗 | 50Ω | 模擬指標 | | DAC | 芯片型號 | AD9122 | 路數 | 2路DAC， | 轉換率 | 600Msps，插值1.2Gsps | 數據位 | 16bit | 數字接口 | DDR LVDS | 模擬接口 | 交流耦合 | 模擬輸出 | ±1V | 輸出阻抗 | 50Ω | 模擬指標 | 信噪比SNR：69.327dBFS | 時鐘 | PLL芯片 | AD5616-1 | 板載晶振 | 10MHz 溫補晶振VCXO | 外輸入時鐘 | 默認10MHz，3.3V LVTTL電平 | 外觸發 | 路數 | 1路輸入 | | 電平 | 3.3V LVTTL電平 | 連接器類型 | FMC-LPC | ASP_134604_01 | | 前面板 | 6路 SSMB | 板卡標準 | FMC ANSI/VITA 57.1 - 2008 | 板卡尺寸 | 69X76.5mm | 板卡重量 | （含散熱片） | 板卡供電 | +12V@1A | 板卡功耗 | 8W | 工作溫度 | Industrial -20℃到+70℃ | 支持母板 | Xilinx board | V6、V7、KU、VU、 ZYNQ、ZU 開發板 | Orihard board | 136、270、367、288、330、274、3、9 |
 四、 板卡應用 板卡配置FPGA母板用于模擬信號、無線電、光電的采集場景 |
