VK1638 SOP28 8級整體亮度可調LED數顯驅動芯片
||
產品品牌：永嘉微電/VINKA
產品型號：VK1638
封裝形式：SOP28
概述
VK1638是一種帶鍵盤掃描接口的數碼管或點陣LED驅動控制專用芯片，內部集成有3線串行接口、數據鎖存器、LED 驅動、鍵盤掃描等電路。SEG腳接LED陽極，GRID腳接LED陰極，可支持10SEGx8GRID的點陣LED顯示面板，最大支持8x3按鍵矩陣。適用于家電設備（智能熱水器、微波爐、洗衣機、空調、電磁爐）、機頂盒、電子秤、智能電表等產品的顯示屏驅動。采用SOP28的封裝形式。ZTT2136

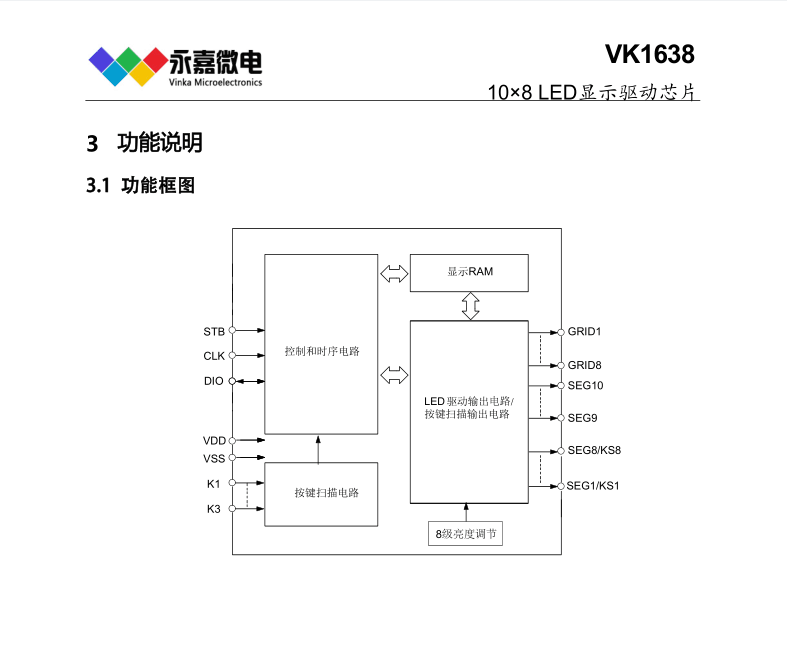

特點
•工作電壓 3.0-5.5V
•內置RC振蕩器
•10個SEG腳，8個GRID腳
•SEG腳只能接LED陽極，GRID腳只能接LED陰極
•最大支持8x3矩陣按鍵（按鍵/顯示復用需硬件電路配合）
•3線串行接口
•8級整體亮度可調
•內置顯示RAM為16x8位
•內置上電復位電路

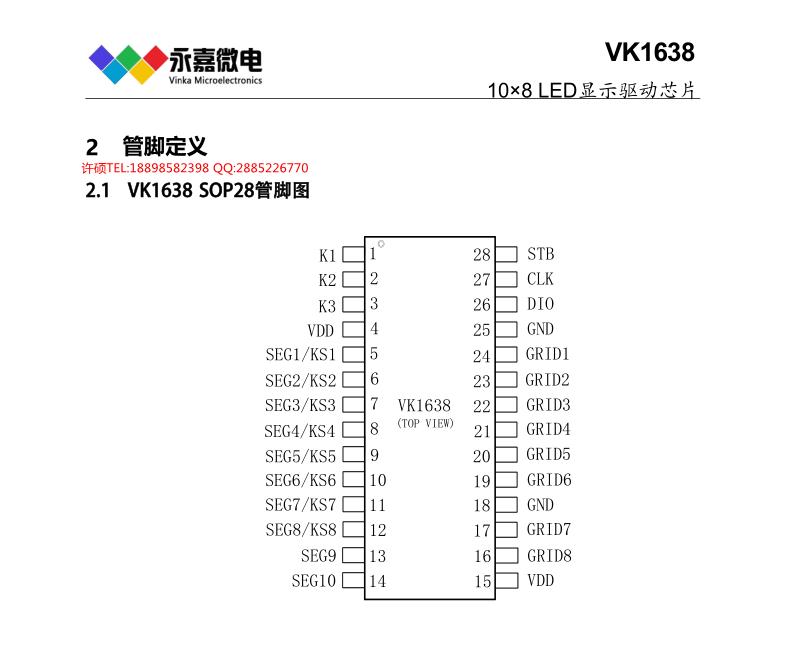

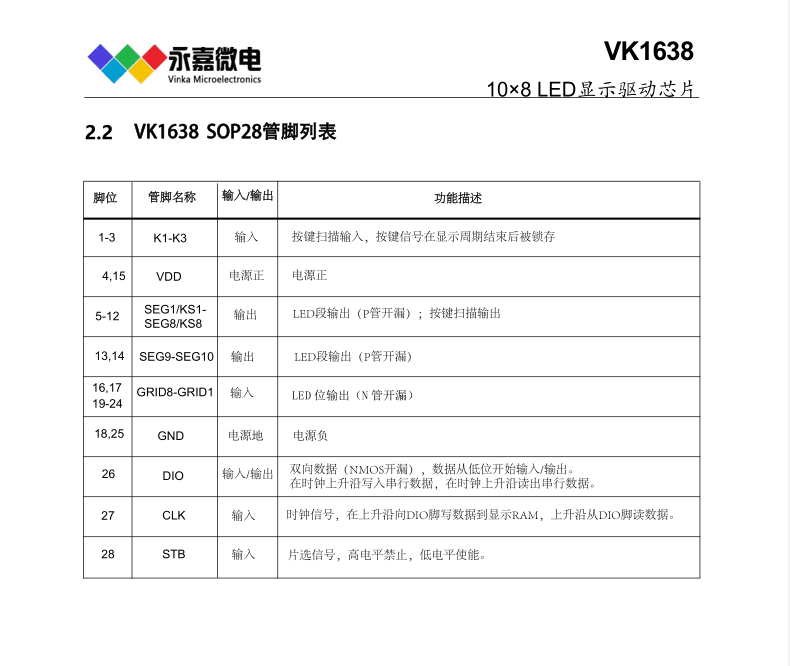

•封裝
SOP28（21.00mm x 7.50mm PP=1.27mm)
內存映射的LED控制器及驅動器
VK16D32 3.0～5.5V 驅動點陣：96 共陰驅動：8段12位 共陽驅動：--- 通訊接口：SCL/SDA 靜態
電流/待機電流：＜1mA＜10μA 按鍵：--- 封裝：SSOP24 恒流驅動
VK16D33 3.0～5.5V 驅動點陣：128 共陰驅動：8段16位 共陽驅動：--- 通訊接口：SCL/SDA
