直流電流電壓信號隔離器

已有 1232 次閱讀2020-6-5 17:18 |個人分類:信號隔離器| 信號隔離器

1.產品概述：

信號隔離器是將直流電壓、電流信號按線性比例轉換、防大、變送成互相電隔離的不同
直流電壓或電流信號的儀器。產品屬于三端隔離，輸入信號、電源、輸出信號隔離，隔離電壓3000VDC。從而產品抗干擾強、傳輸距離遠、轉換精度高。

信號隔離器主要應用于高共模電壓環境下的信號變送，對被測對象和數據采集系統予以隔離，從而提高共模抑制比，同時保護電子儀器設備和人身安全。在測量設備、醫療電子設備、電力設備等方面被廣泛應用。

2.變換作用

　　將一種模擬的信號轉換成另一種模擬信號形式的信號。

　　1、將各種物理量轉換成標準的工業控制信號：比如溫度信號轉換成4-20mA信號，交流1V電壓信號轉換成0-10V信號、直流4-20ma電流信號轉換成0-5V信號等

　　2、標準信號轉換：比如4-20mA轉1-5V、0-10V轉0-20MA、0-5V轉0-15V、4-20ma轉4-20ma等等

3、特點：

》產品精度等級：0.1級、0.2級。
》標準信號輸入/輸出：0-10V、0-5V、0-2.5V、0-1V、0-75mV、4-20mA、0-20mA、0-10mA、0-±10V、0-±5V、0-±20mA等等。（根據客戶要求可做其他參數）
》輔助電源供電：24VDC、15VDC、12VDC、5VDC、9VDC。供電電壓范圍可在10%內、大于5V供電的時內部加有防反接保護功能。

》SIP12腳符合UL94V-0標準阻燃封裝
》只需外接電位器既可調節零點和增益

》工業級溫度范圍：-45～+85度

》全量程范圍內極高的線性度（非線性度<0.2%）

》模塊尺寸：32mm*14.2mm**8.9mm
4.應用：

》直流電流/電壓模擬信號之間的隔離、轉換、放大、變送
》信號遠程無失真遠傳

》電力監控、醫療設備、自動化設備隔離安全柵

》電量隔離干擾測控工業現場
》抑制變頻器、工業現場傳感器與儀器儀表、PLC、DCS等制系統干擾問題

5.安裝說明：

》模塊式安裝：集成出的一個模塊，主要用于焊接在PCB板上，減少占用空間的一種安裝方式。（性能無差異）（模塊尺寸：32mm*14.2mm**8.9mm）

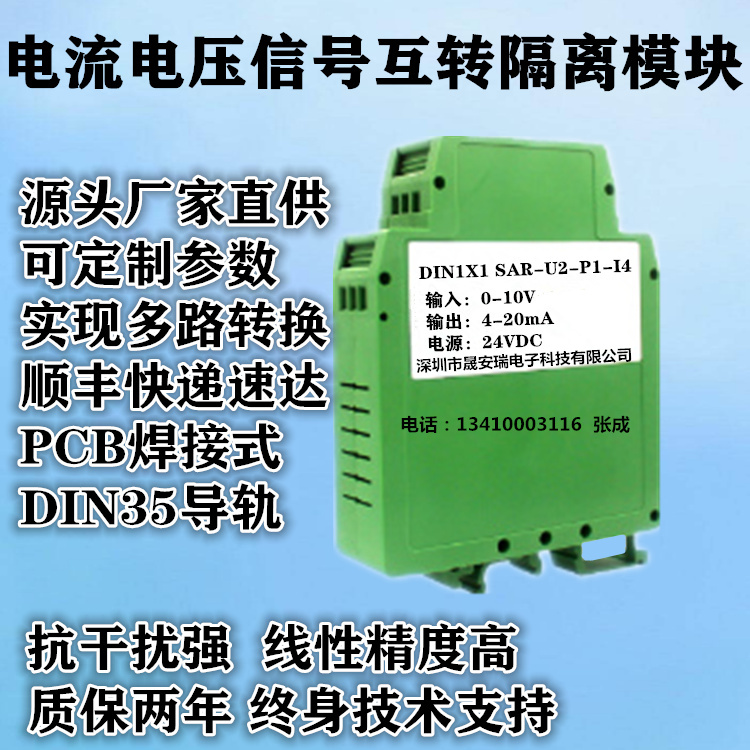

》導軌式安裝：導軌安裝是大多用于工業現場、或者是機箱機柜里面，方便于安裝，接線直接可以實現隔離轉換，無需焊接、調節。（導軌安裝可實現一進一出、一進兩出、兩進兩出、一進四出、四進四出）

產品選型表：

DIN1x1 SAR - U(I)□ - P□ - U/I□
