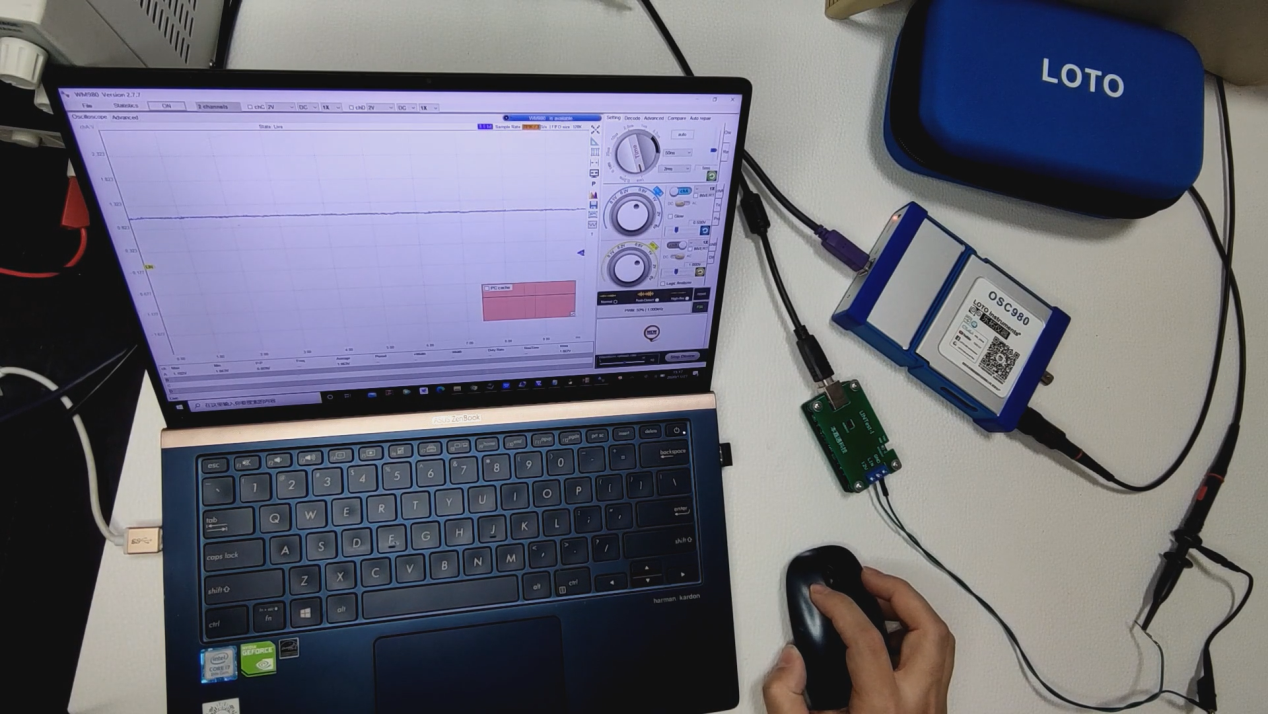

Lin線主要應用在汽車的傳感器上�？梢杂靡粋�(gè)OSC980來演示這個汽修款的專業的示波器，但我們其他型號的示波器也會加上這個解碼功能。Lin線模塊是通過接到電腦的USB上發送數據，他引出兩根線，一個是地線，一個是信號線。

   我們?cè)?span lang="EN-US">LOTO示波器上解碼，用一個探頭接到A通道上，這個通道探頭要接到信號線上。要注意的是，這個探頭要達到×10檔，因?yàn)?span lang="EN-US">Lin線默認的是12伏的電壓邏輯。示波器界面是白色底的，但是我們其他信號可能是深色底的。

  在這把解碼打開，在下拉里選中Lin就可以了

  打開這個解碼，就會有一個Lin解碼的標志，我們用這個模塊的上位機軟件，設置一下幀ID，假設為06，數據假設為18,23兩個數字，那長度就是兩個字節。

         點擊發送，一閃而過，我們是看不到的。我們要把觸發打開，將觸發的位置選到0~12伏之間，讓他穿越觸發。再發送一組數據，這面已經捕捉到了，單次觸發停止。暫停之后，我們可以選擇左移、右移、前移、后移，也可以滾動滾輪放大、縮小。如果放大過大，沒有幀頭了，也不能解碼。

  注意個問題：解碼必須有完整的幀頭才可以解碼，可以根據波特率調整時間檔位，使你的屏幕盡可能完整的顯示.

  這就是一個完整的Lin解碼的過程。

  最多可以發送8個數據，我們可以演示一下，發送了7個數據：

  開始采集、單次觸發、點擊發送。

  捕捉到了，我們停止采集，開始左右移動

  解碼是在整個屏幕顯示的圖形內，要保留他的幀頭和時鐘同部位，還有ID，檢測到以后開始解碼。如果不夠長，可以改變時間檔位，讓他達到演示的這個狀態。他會有一個幀頭，一個13位的電平，交替的同步段，一個ID，你所輸入的數據，最后一位是校驗位。

完整視頻參見B站視頻：https://www.bilibili.com/video/BV1Bv411t73k
