本方案是昆侖通態觸摸屏與4臺DTD433FC無線模擬量信號測試終端進行無線 Modbus 通信的實現方法。本方案中昆侖通態觸摸屏作為主站顯示各從站的模擬量信號，傳感器、DCS、PLC、智能儀表等4個設備作為Modbus從站輸出模擬量信號。方案中采用達泰電子無線模擬量信號測控終端——DTD433FC與達泰電子無線通信數據終端——DTD433MC，作為實現無線通訊的硬件設備。

無線系統構成示意圖 ▼

通過西安達泰電子 DTD433FC和DTD433MC可以很方便的實現無線 MODBUS 主從網絡，無需更改網絡參數和設備程序，可以直接替換有線連接。

一、測試設備與參數

1. 硬件環境搭建

l 昆侖通態觸摸屏TPC7062TD *1臺

l 模擬量信號發生器*20個（實際使用中為用戶模擬量輸出設備）

l 無線數據終端（主站設備）DTD433MC*1塊

l 無線模擬量信號測控終端（從站設備）DTD433FC-4 *3塊，DTD433FC-8 *1塊

2. 測試參數

l 通訊協議：Modbus RTU協議

l 主從關系：1主4從

l 主站通訊接口：Rs485接口（兩線制）

l 從站通訊接口：模擬量4-20mA信號輸入（AI）

l 供電：9-24VDC

l 傳輸距離：100米，500米，1KM，3KM，20KM

二、建立工程

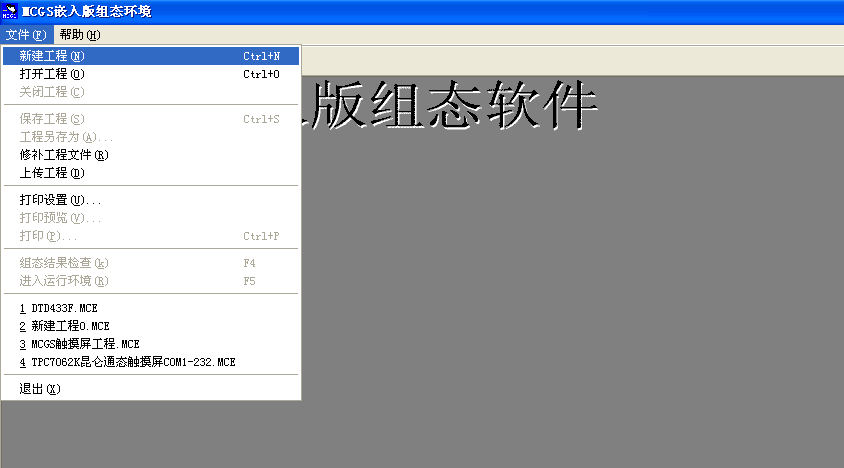

1. 新建工程

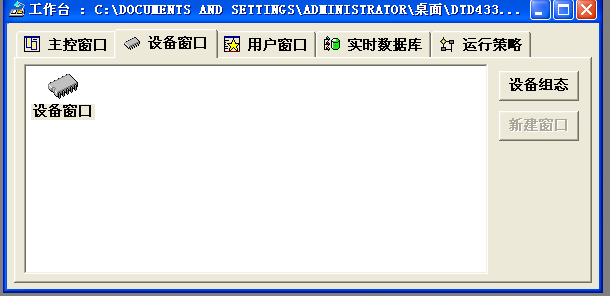

2. 添加設備驅動

點擊“通用串口父設備”→點擊設備管理→添加“莫迪康 ModbusRTU”設備

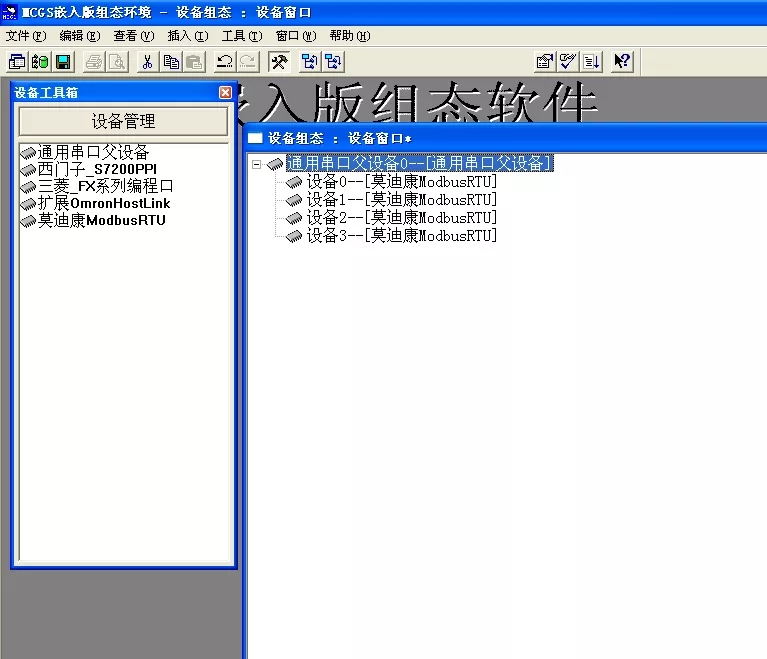

添加結果如下所示      “這個是有4個從站”

3. 修改設備參數

修改通用串口父設備參數→修改子設備參數 注意設備地址選擇

三、建立數據通道

點擊“增加設備通道”→點擊“快速連接變量”→點擊“通道處理設置”→

點擊“”設置對應數據

添加輸入查詢對應的數據。從寄存器3區寄存器地址1開始建立4個設備通道，對應DTD433F 的模擬量輸入查詢 1-4 通道。

 四、建立工程畫面

1. 畫面控件使用介紹

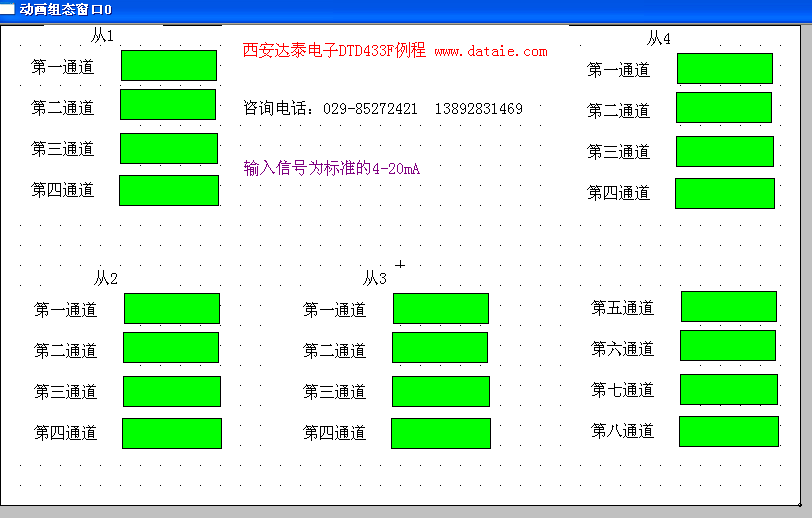

輸入查詢使用“矩形”. 4個從站，地址分別是1,2,3,4.其中第4個從站是8AI建立如下畫面。

2. 為輸入通道建立數據連接

依次建立 1-4 輸入查詢通道的畫面連接。

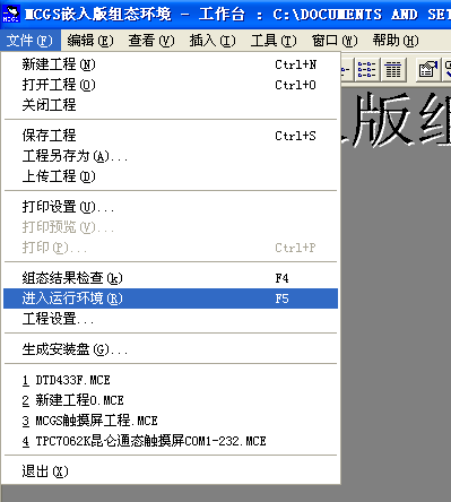

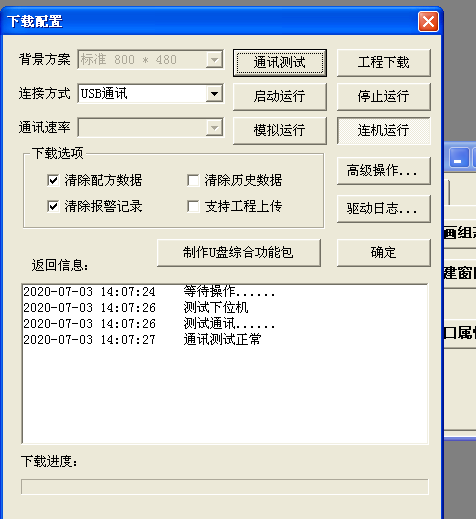

五、下載工程

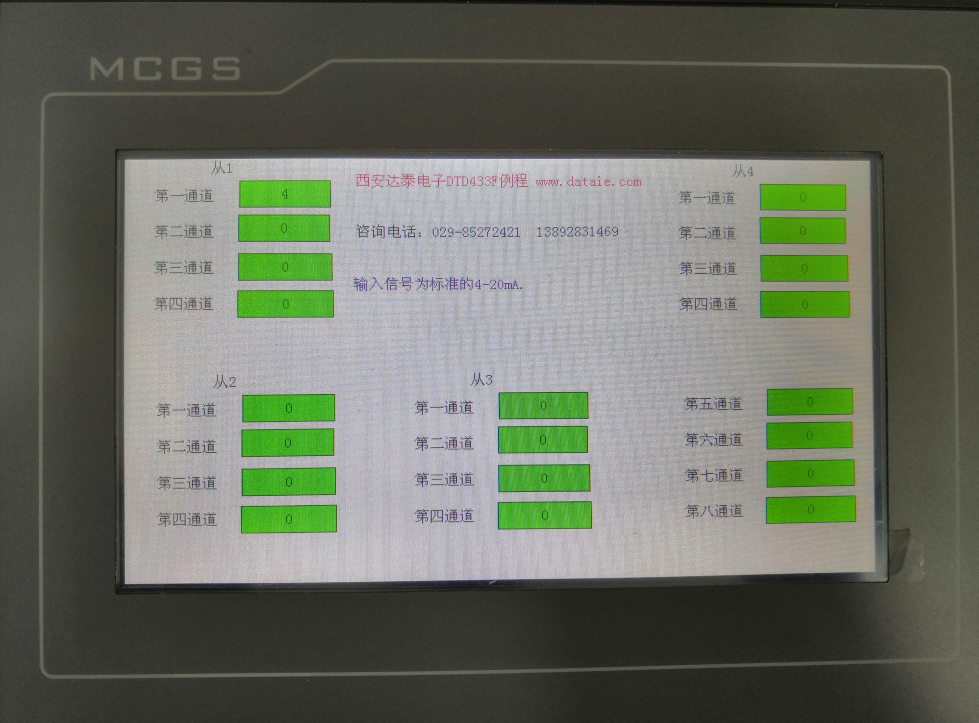

下載成功后觸摸屏界面如下

六、MCGS觸摸屏與DTD433MC主站接線

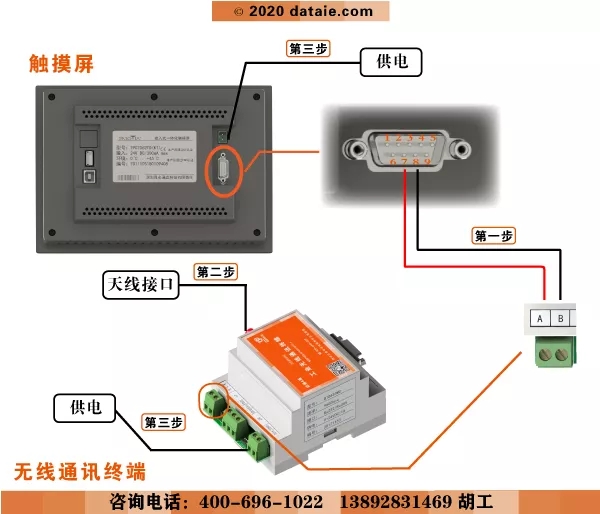

1. 主站接線示意圖

2. 主站接線說明

第一步：用一根紅色導線將觸摸屏Rs485端口的7腳與DTD433MC的A端口相連接；用另一根黑色導線將觸摸屏Rs485端口的8腳與DTD433MC的B端口相連接

第二步：給無線通訊終端接入天線

第三步：全部接線結束后，分別給觸摸屏與無線通訊終端供電

七、實現觸摸屏與模擬量的無線Modbus通訊

給DTD433FC接入模擬量信號發生器，觸發一個4-20mA信號，觸摸屏界面上對應的綠色條形框里就會顯示相應的數值。

八、達泰無線485自組網終端——DTD433M/DTD433F

DTD433無線MODBUS測控終端產品是針對工業級用戶，采用MODBUS RTU協議，并以無線串口通信方式代替有線RS485網絡的模塊化產品，可直接接入組態軟件，與PLC、DCS、工業儀表、傳感器等設備連接組成工業自動化測控系統。產品體積小巧，具有精美鋁合金或可導軌安裝的PVC塑料外殼，只要接入標準串口，24V直流電源即可工作。

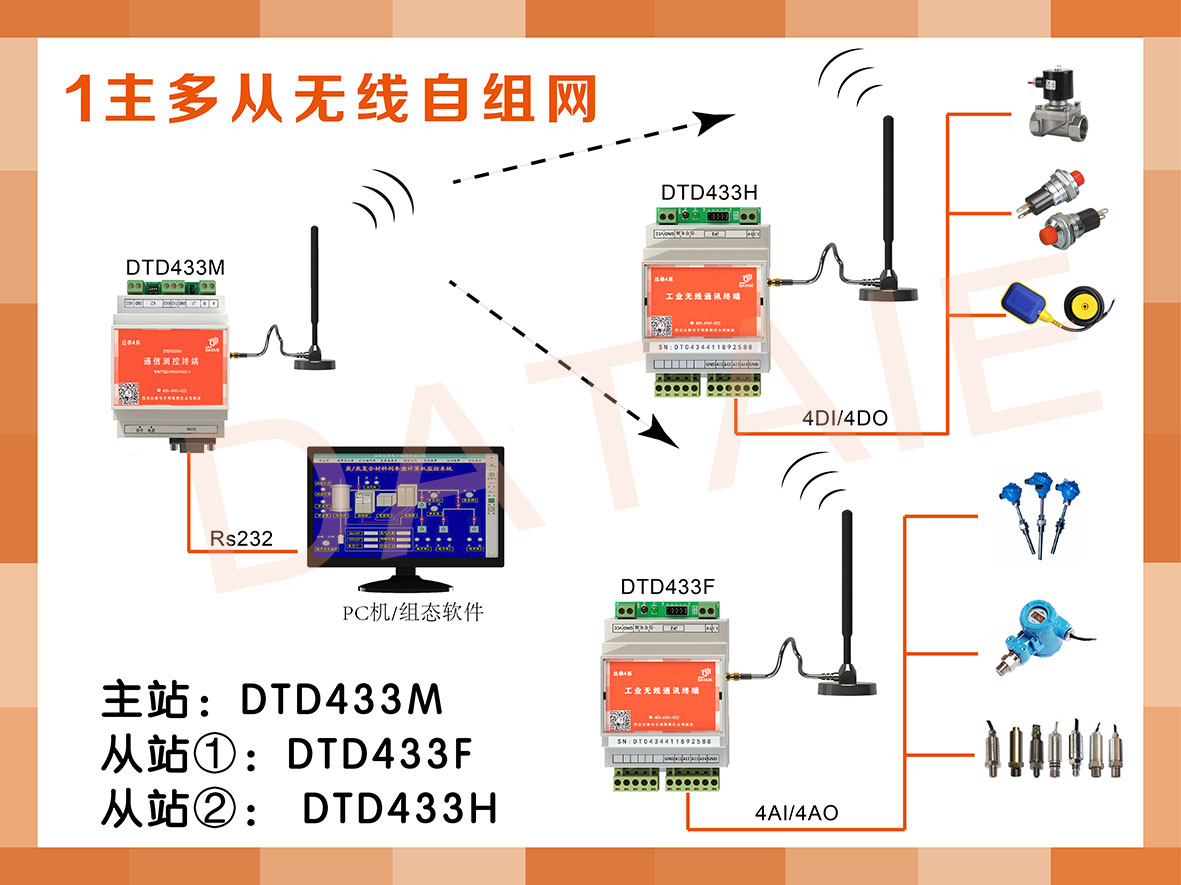

多點集群自組網通訊必須有一個主機（主站），主機型號為DTD433M、DTD434M、DTD435M無線通訊終端，才能與從機進行自組網無線通訊。從機（從站）可以采集開關量、模擬量信號，型號為DTD433H、DTD433F。一臺主機可與256個從機配套使用。所有從機的地址都是唯一的，不會存在從機間互相干擾的情況。
